RĂ©alisation d'un escalier monumental dĂ©billardĂ© en chĂȘne :

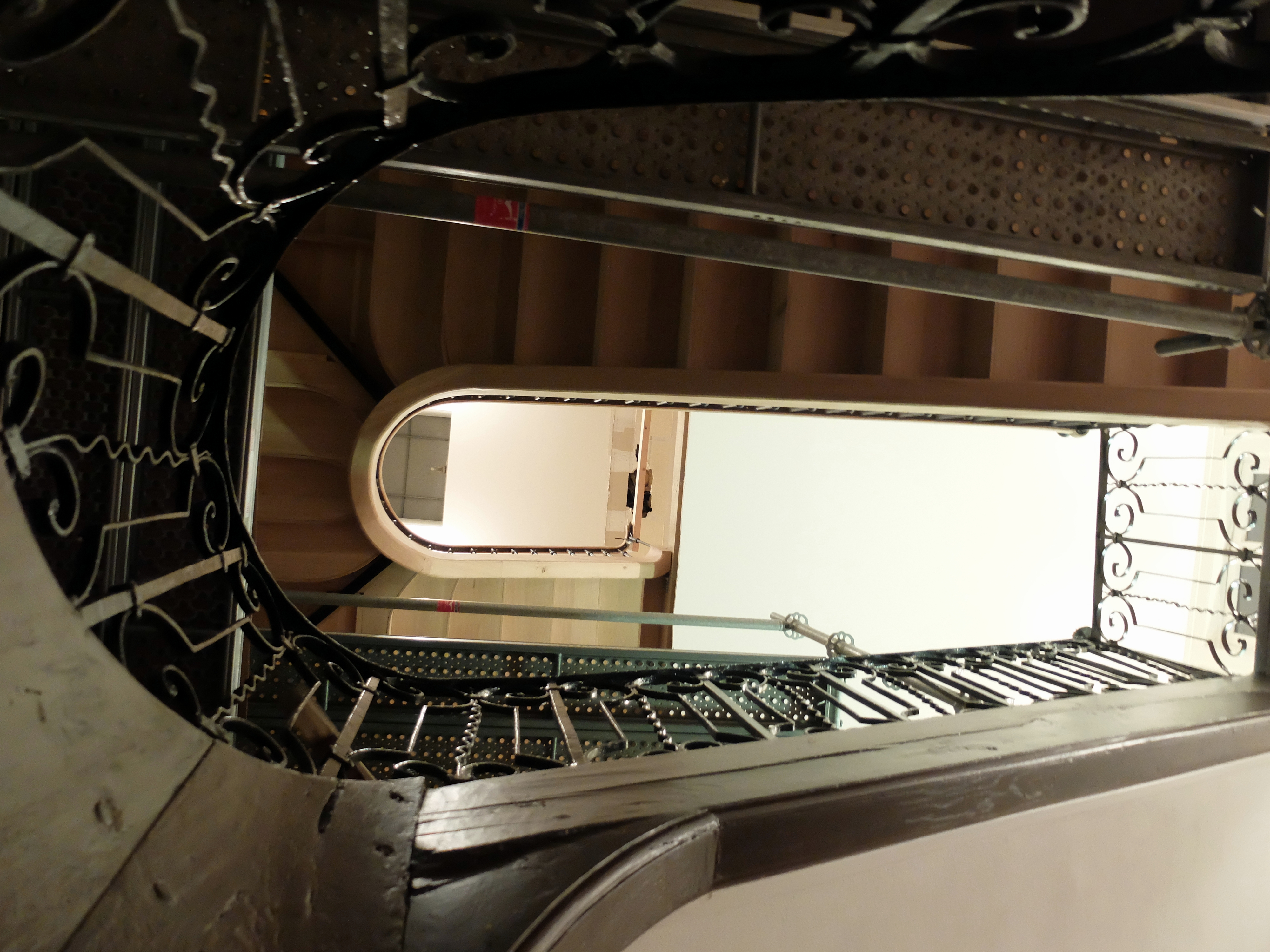

Cet escalier a été réalisé au dessus d'un escalier du 17 Úme siÚcle existant afin de desservir un niveau supplémentaire .

Son implantation est calquée sur le niveau inférieur.

Son exécution fait appel au "débillardement", technique qui consiste à obtenir des piÚces de bois massives "gauches" à partir d'un bloc de bois.



Le petit exposé ci-aprÚs devrait permettre aux curieux de mieux comprendre cette technique.

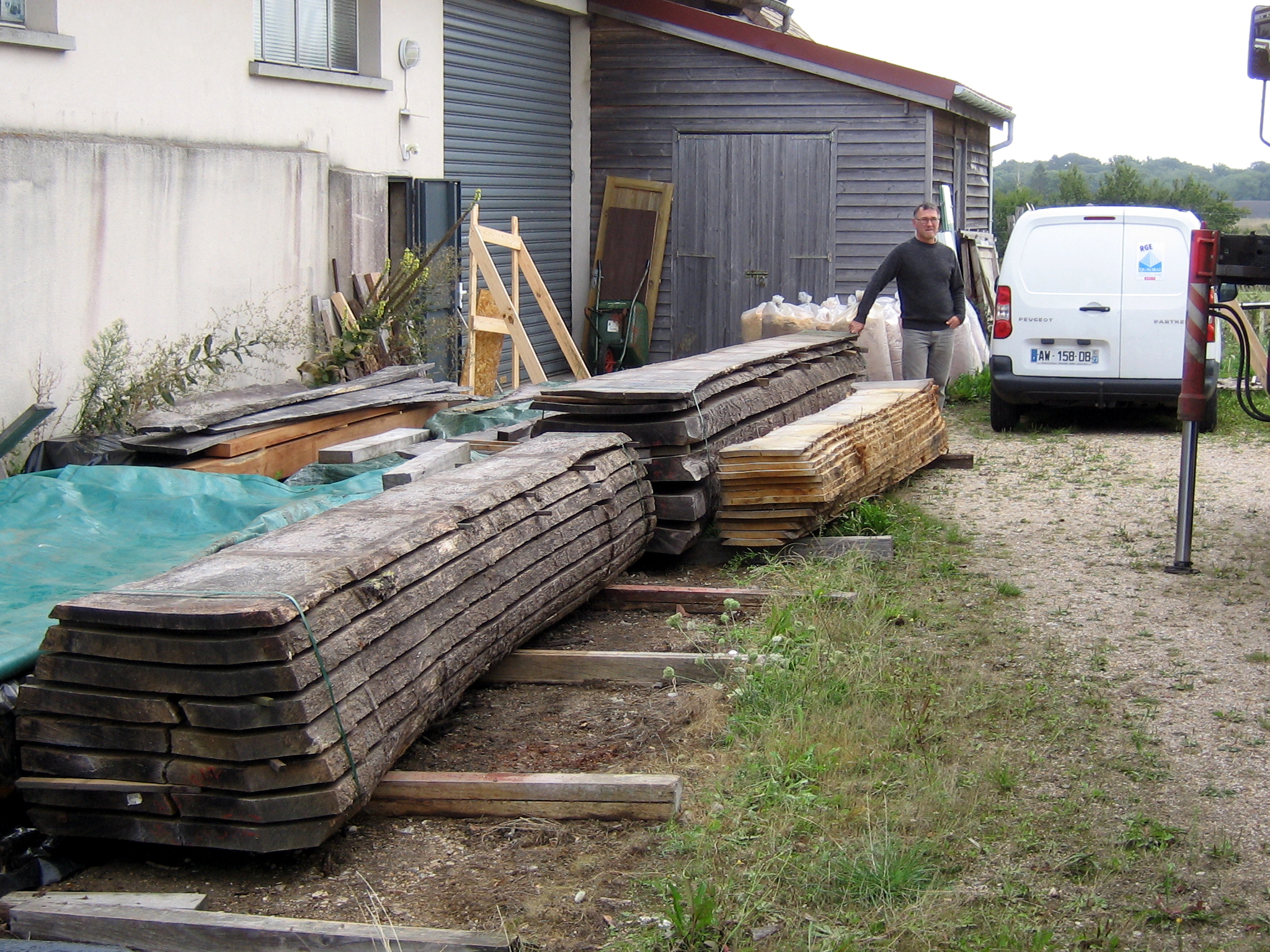

Tout commence par la sĂ©lection du bois. Pour rĂ©aliser ces grandes menuiseries, un chĂȘne de premier choix s'impose.

Celui-ci doit ĂȘtre au bon degrĂ© d'hygromĂ©trie; ni trop humide, ni trop sec pour assurer sa stabilitĂ©.

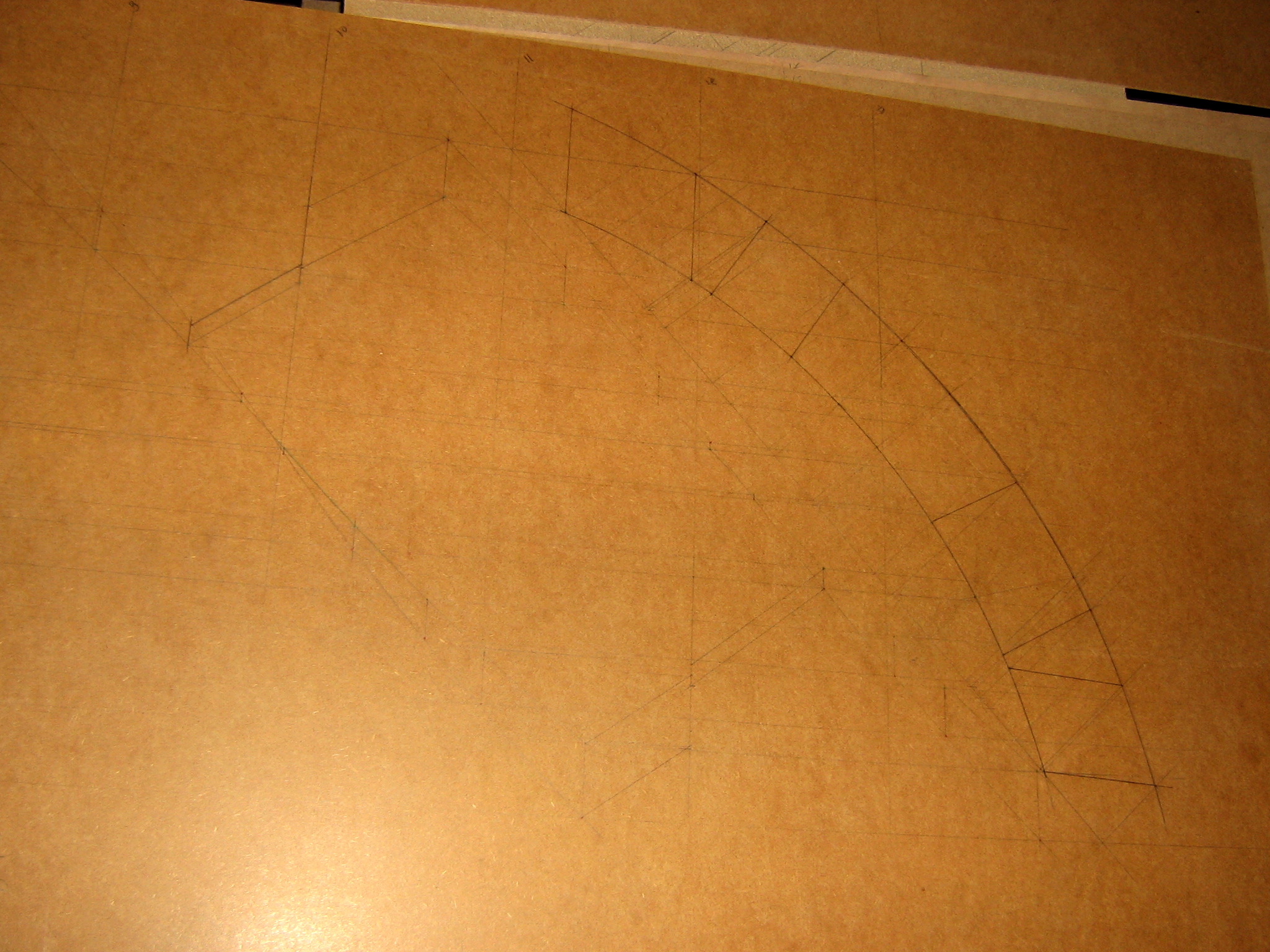

On dessine tout d'abord une vue en plan échelle 1 de l'escalier appelée "épure" à partir de laquelle ,en établissant diverses projections (visible ci-dessous), on détermine le "solide capable"(bloc de matiÚre nécessaire à l'obtention de chaque piÚce de bois ) et le "calibre allongé" donnant la courbure de la piÚce dans la pente.

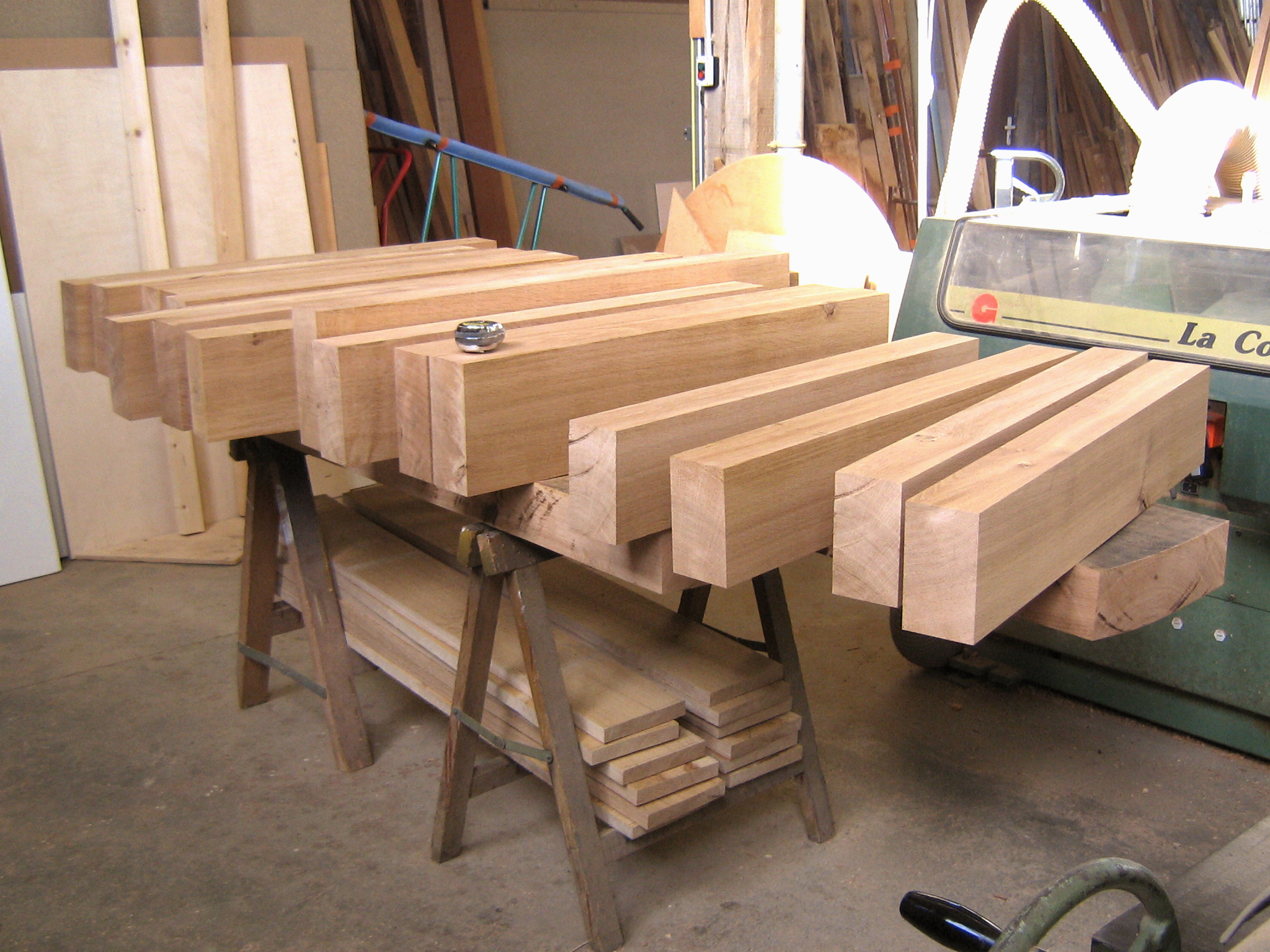

Corroyage des bois.

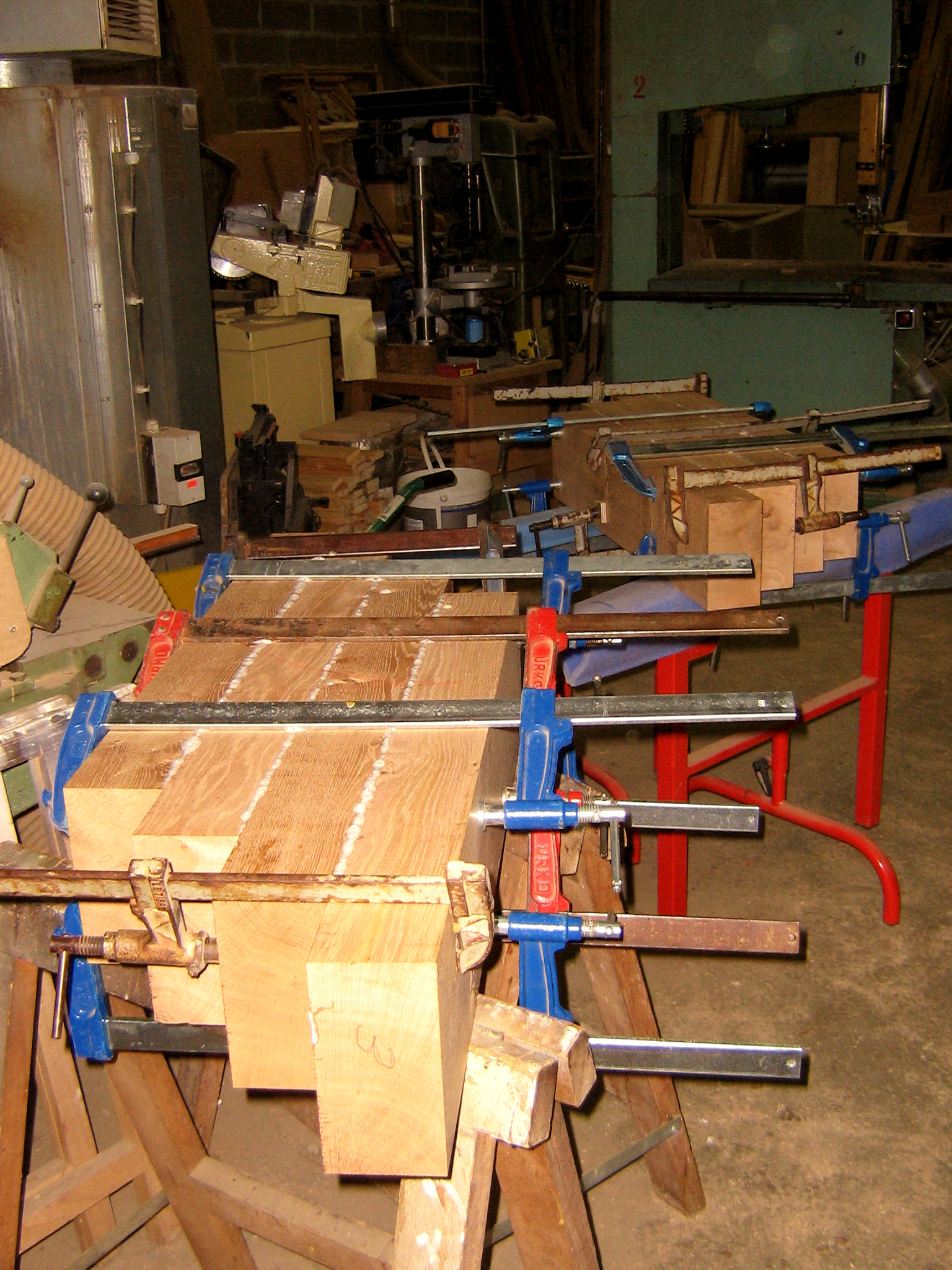

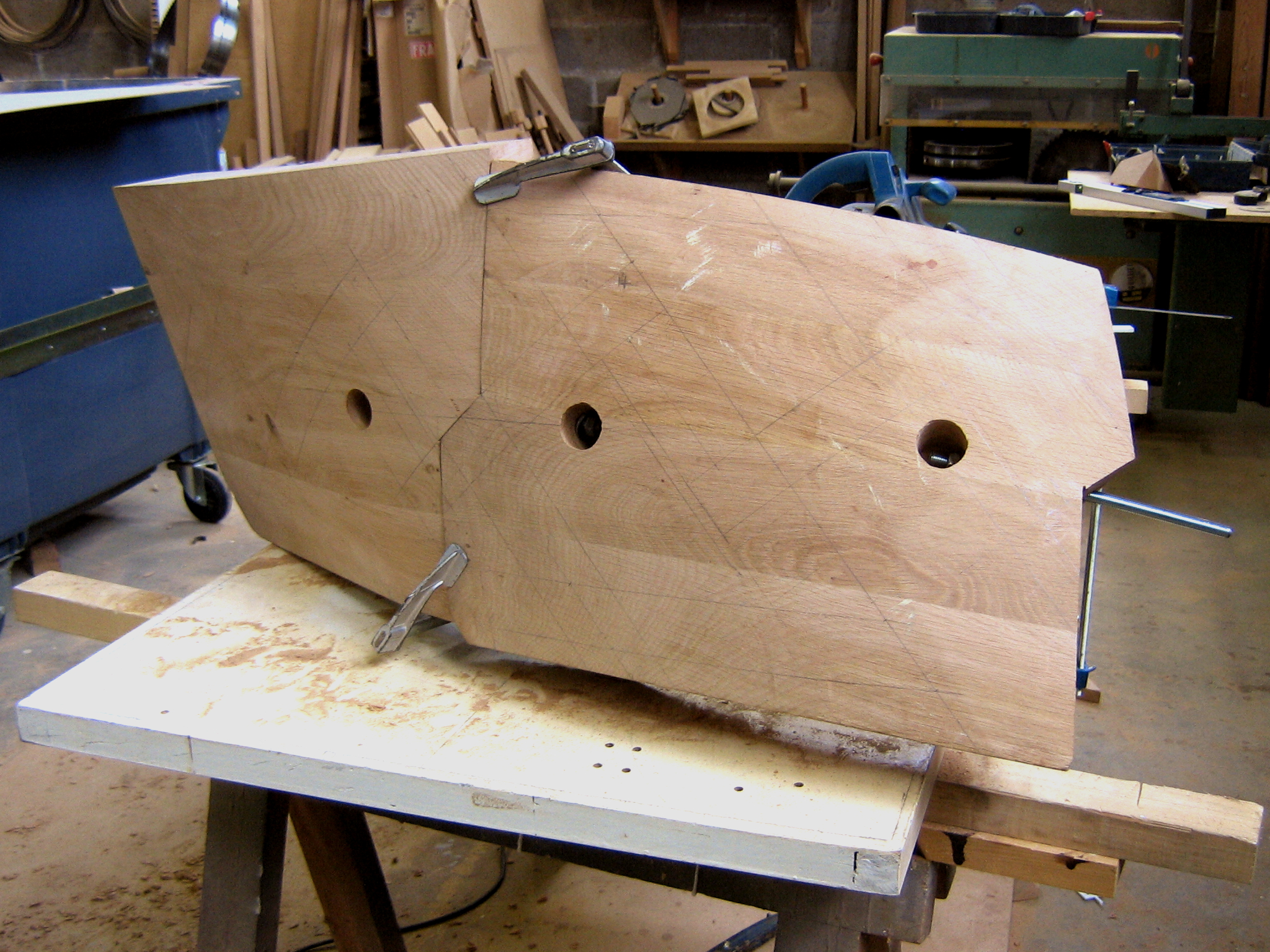

Collage des blocs.

Calibre allongé.

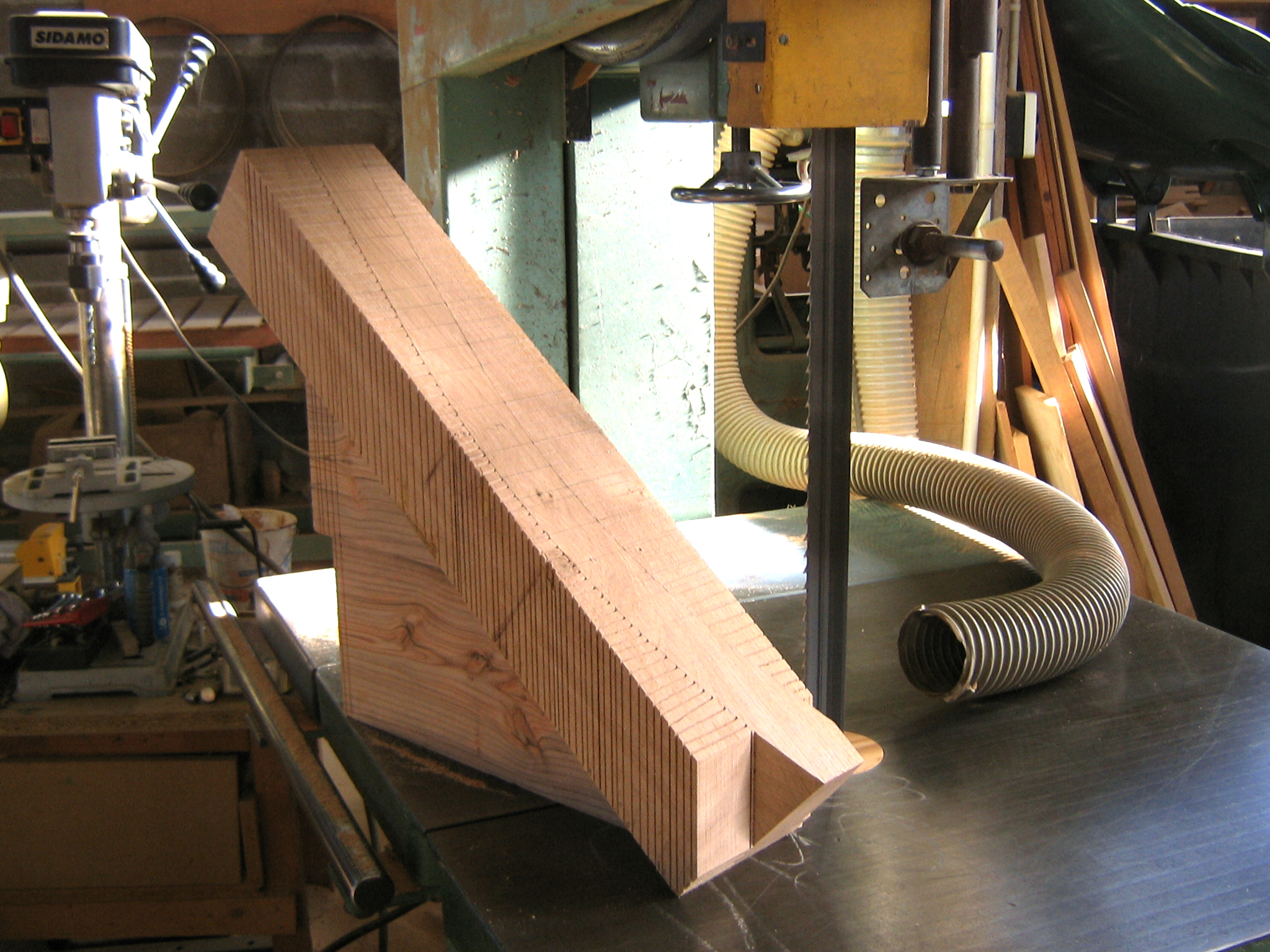

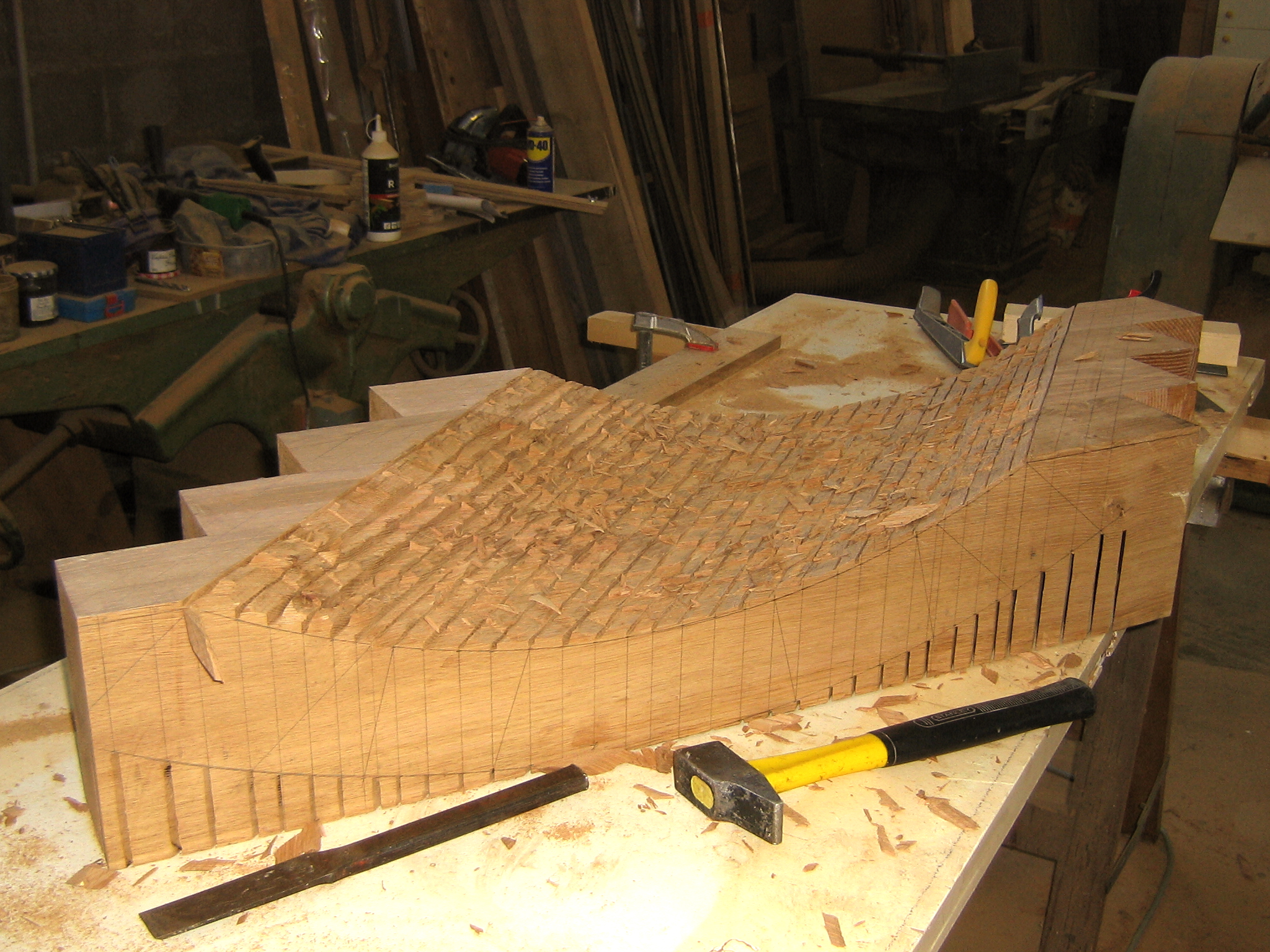

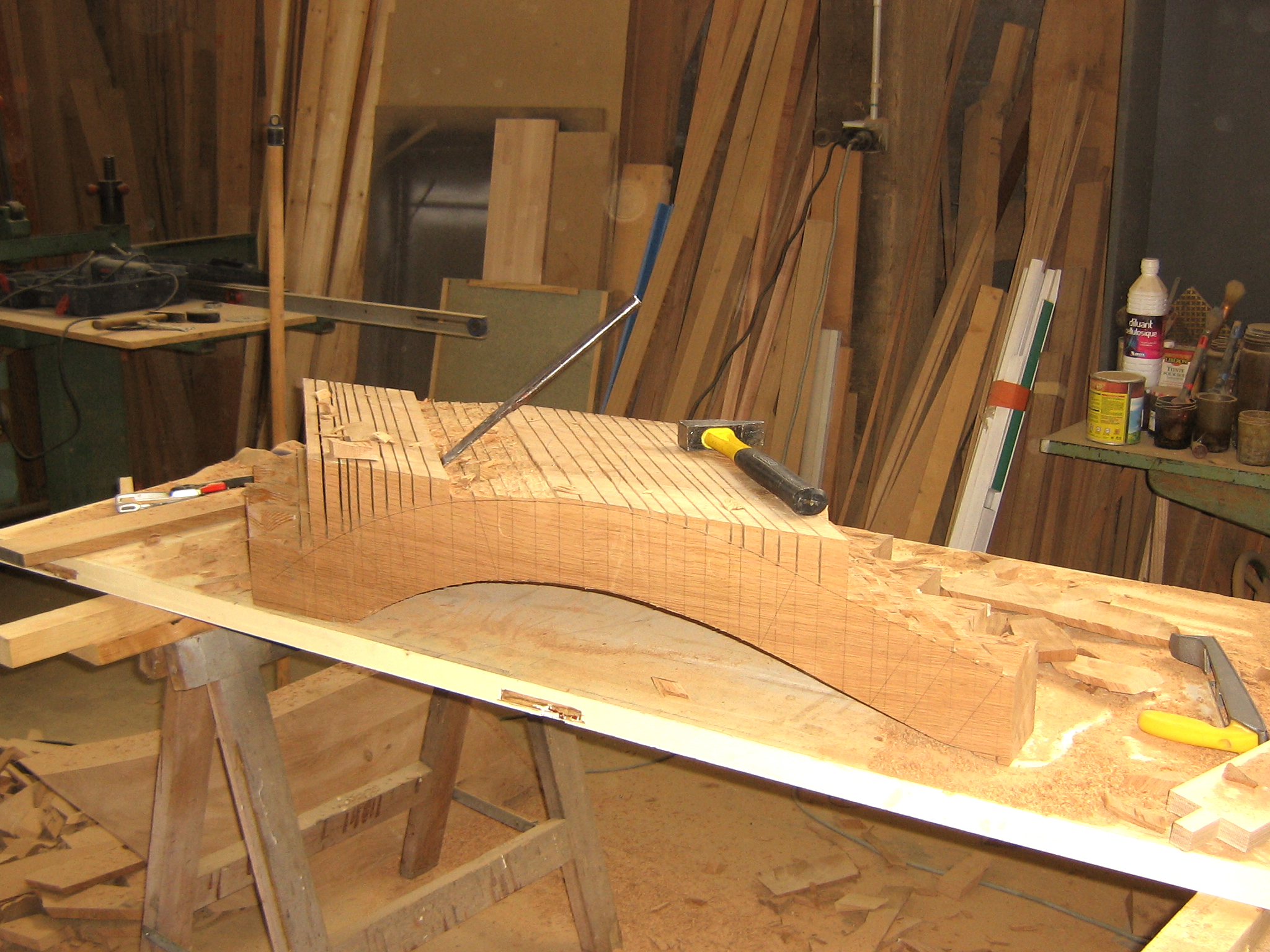

Usinage des blocs.

Usinage des blocs.

Usinage des blocs.

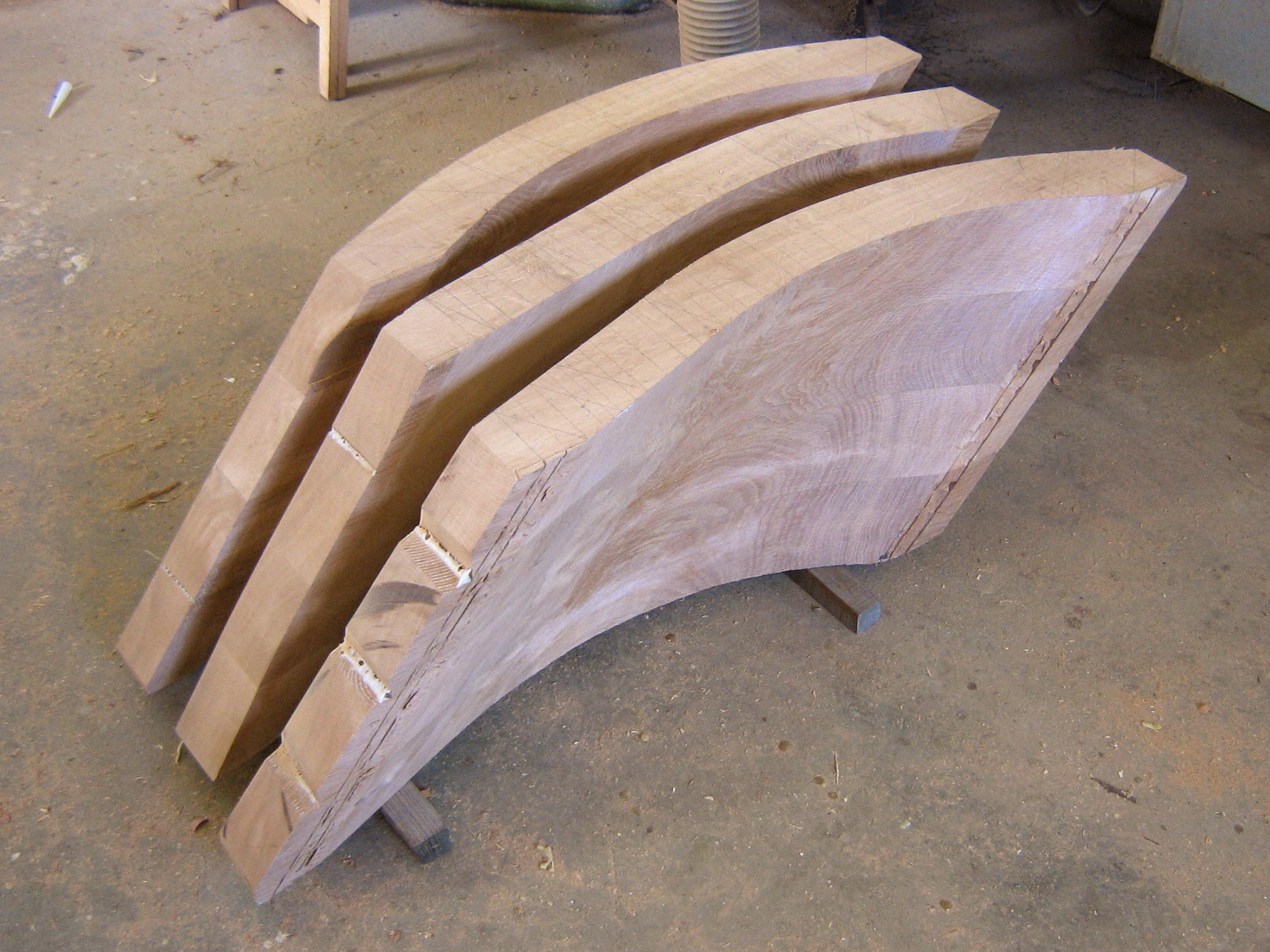

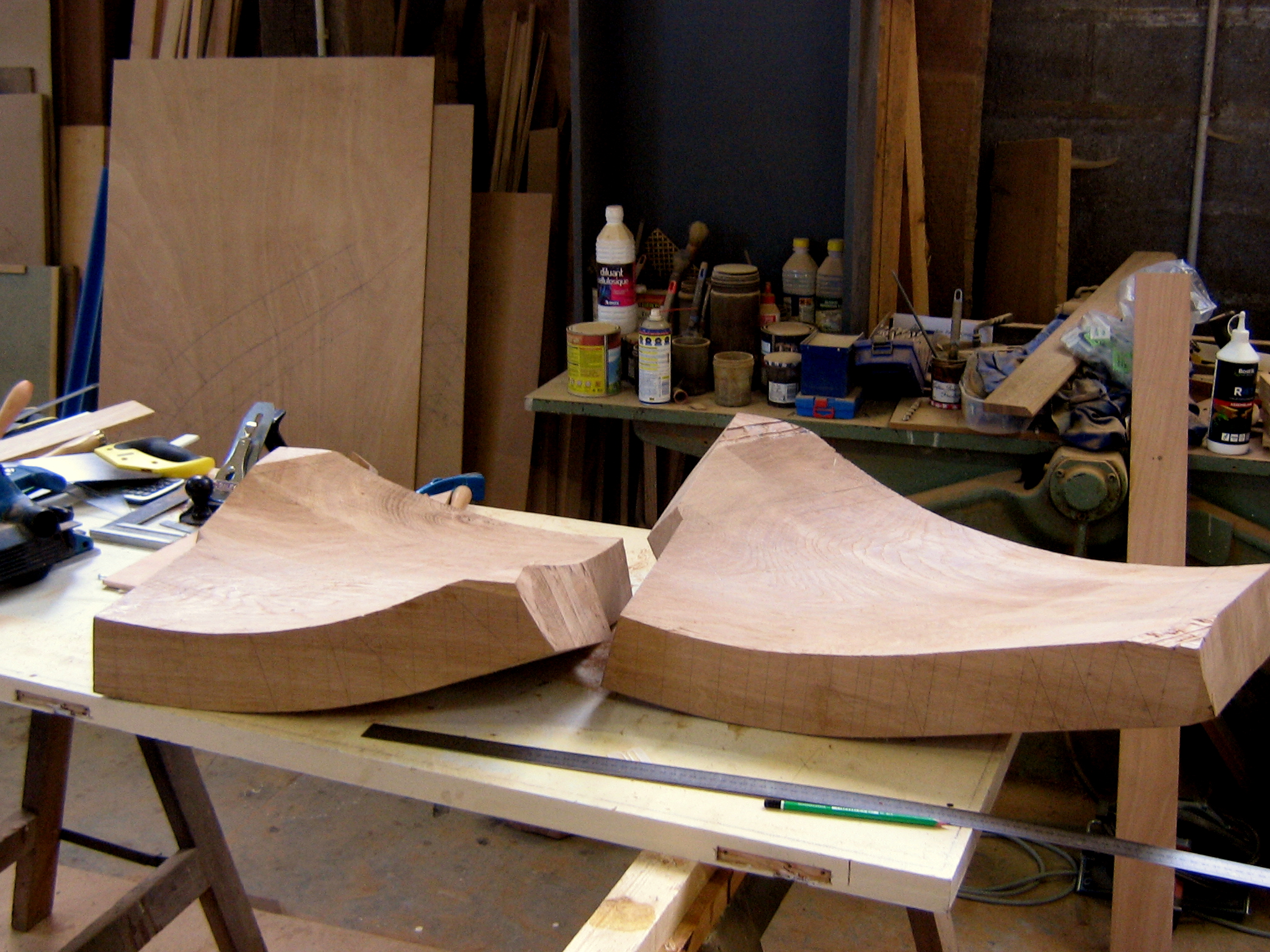

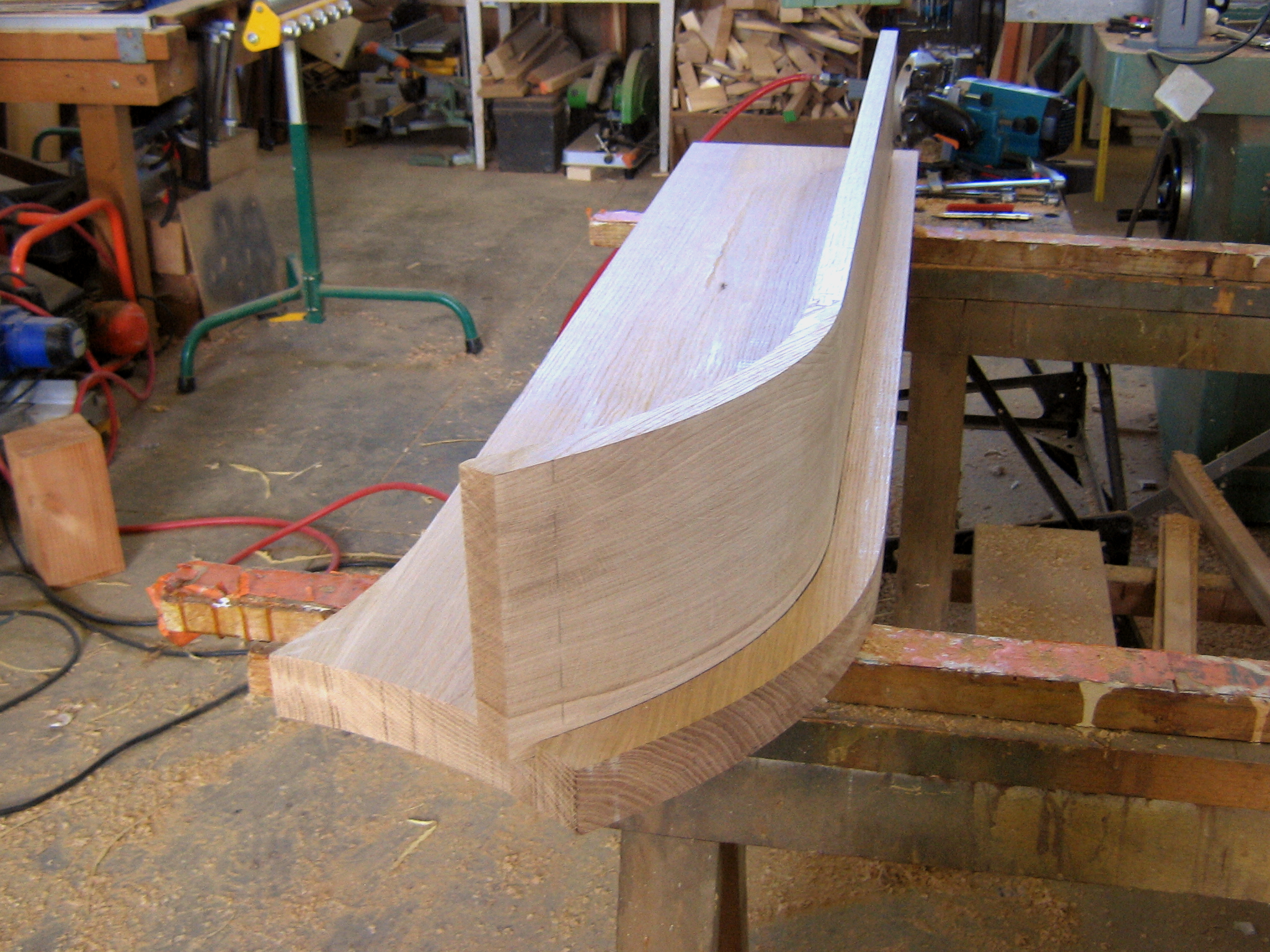

Portions de limon débillardées.

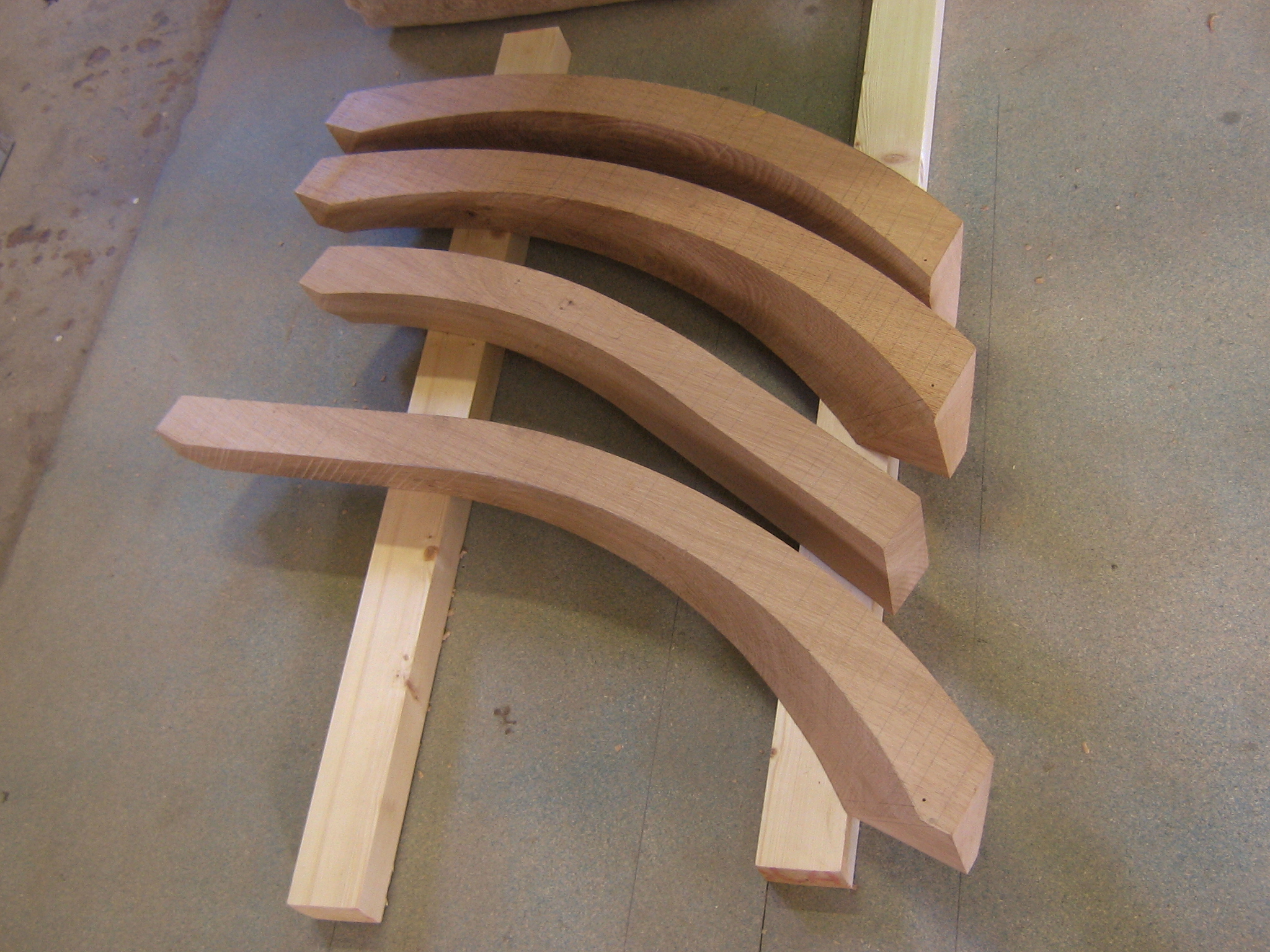

Portions de mains courantes débillardées.

RĂ©alisation des coupes Ă  crochet .

Ajustage des coupes Ă  crochet.

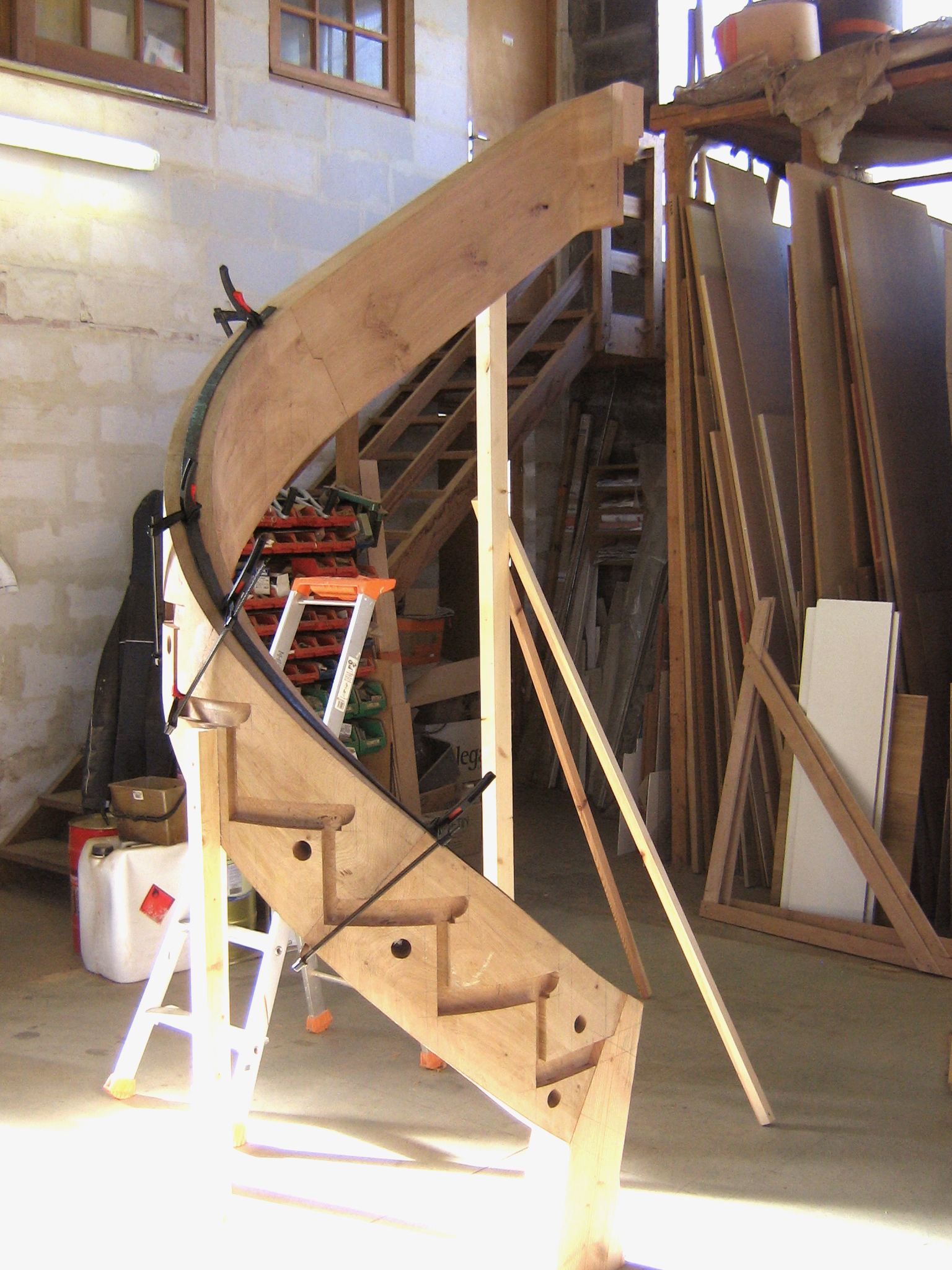

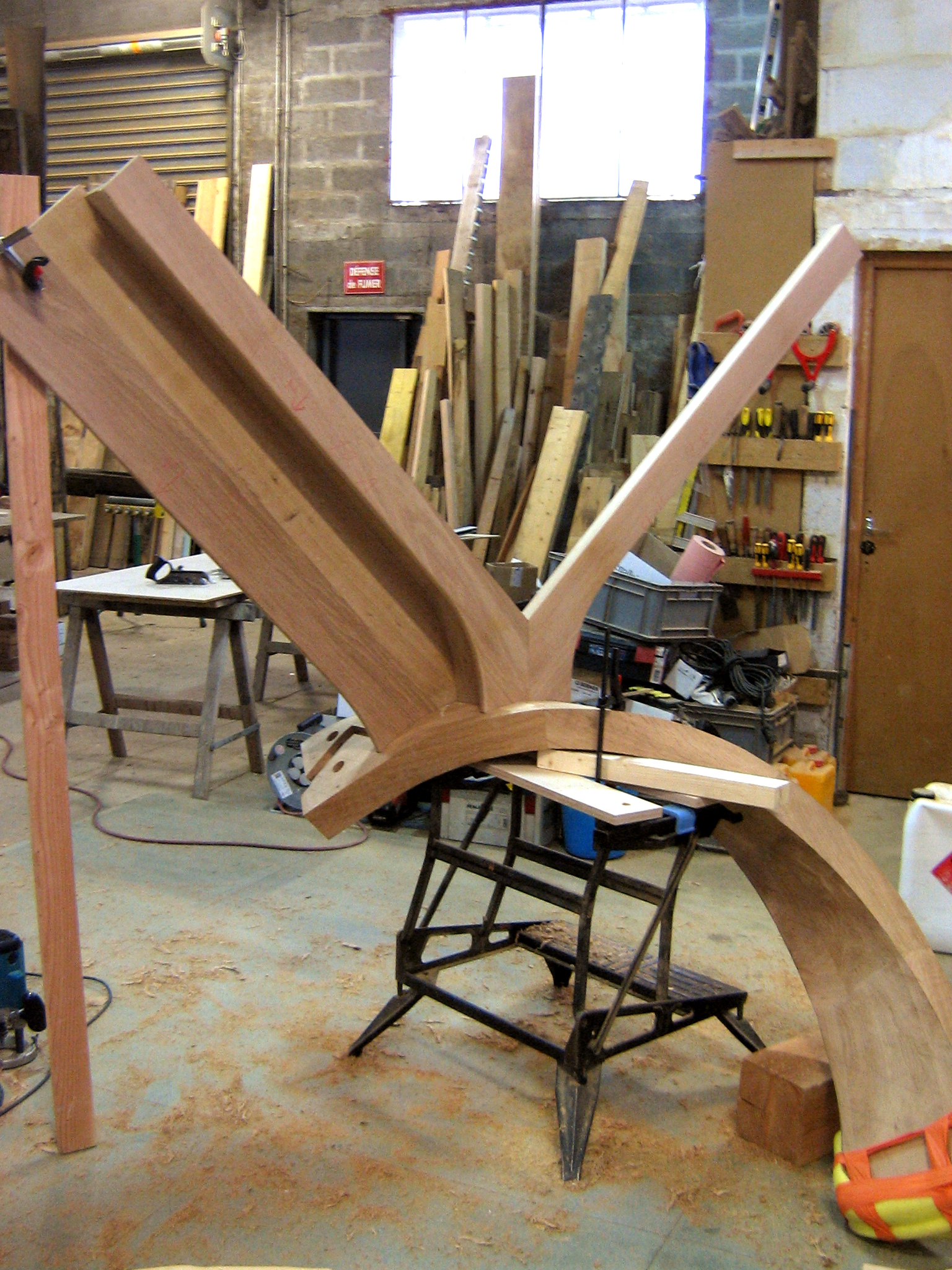

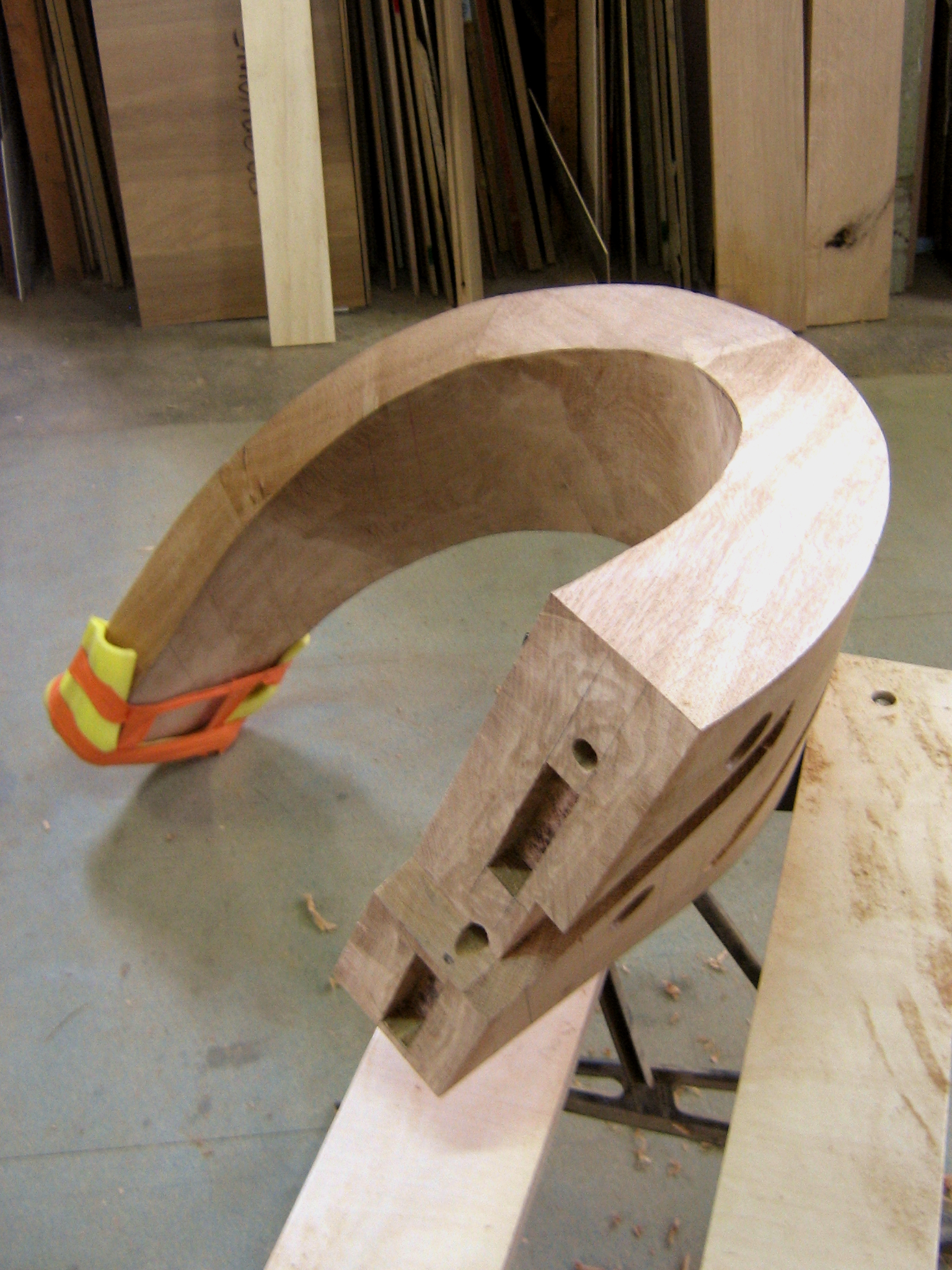

Montage de la courbe .

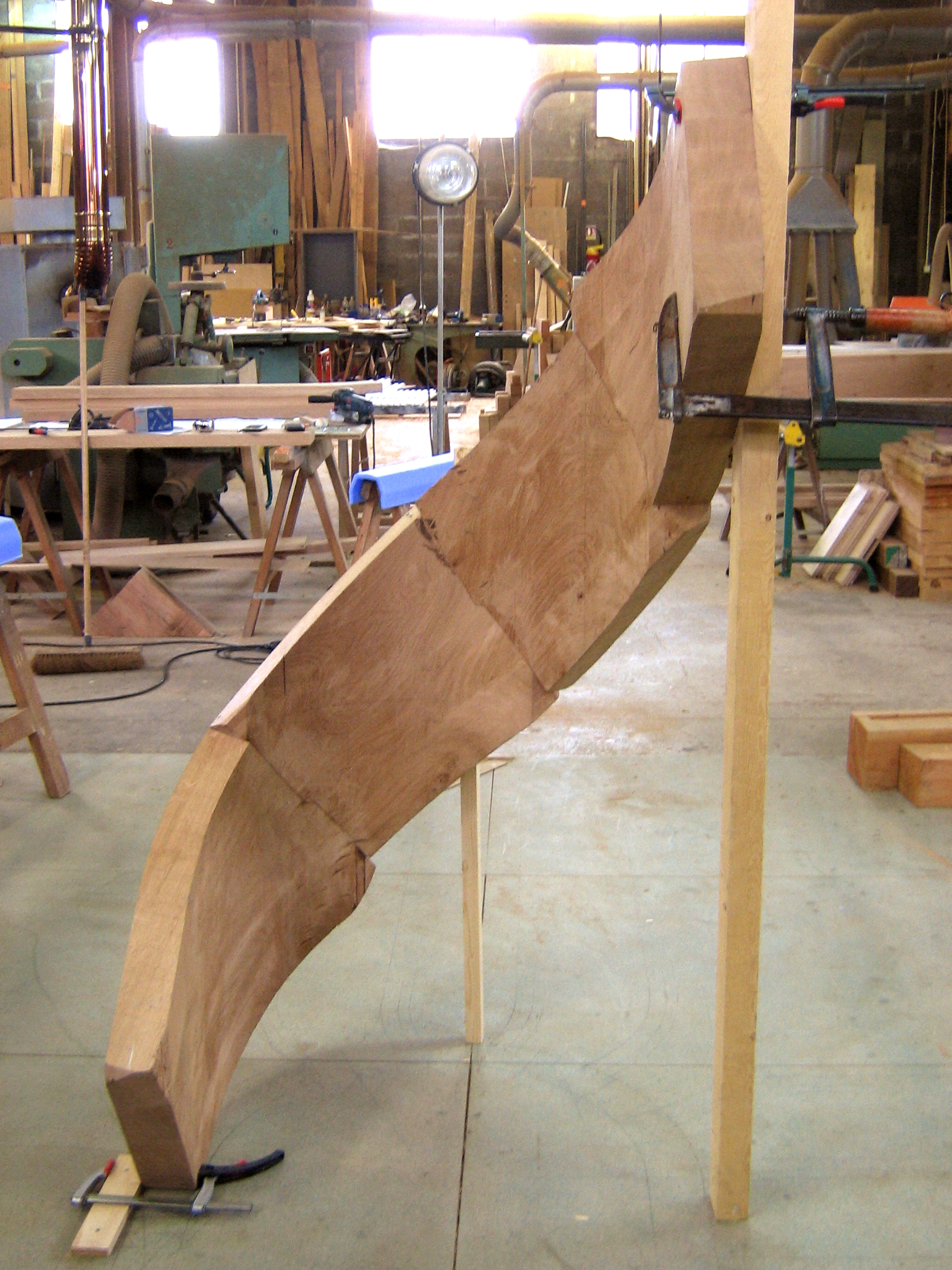

Mise en élévation pour tracer le délardement.

Délardement réalisé.

Elévation et mise en forme du plat de fer du dessous de main courante.

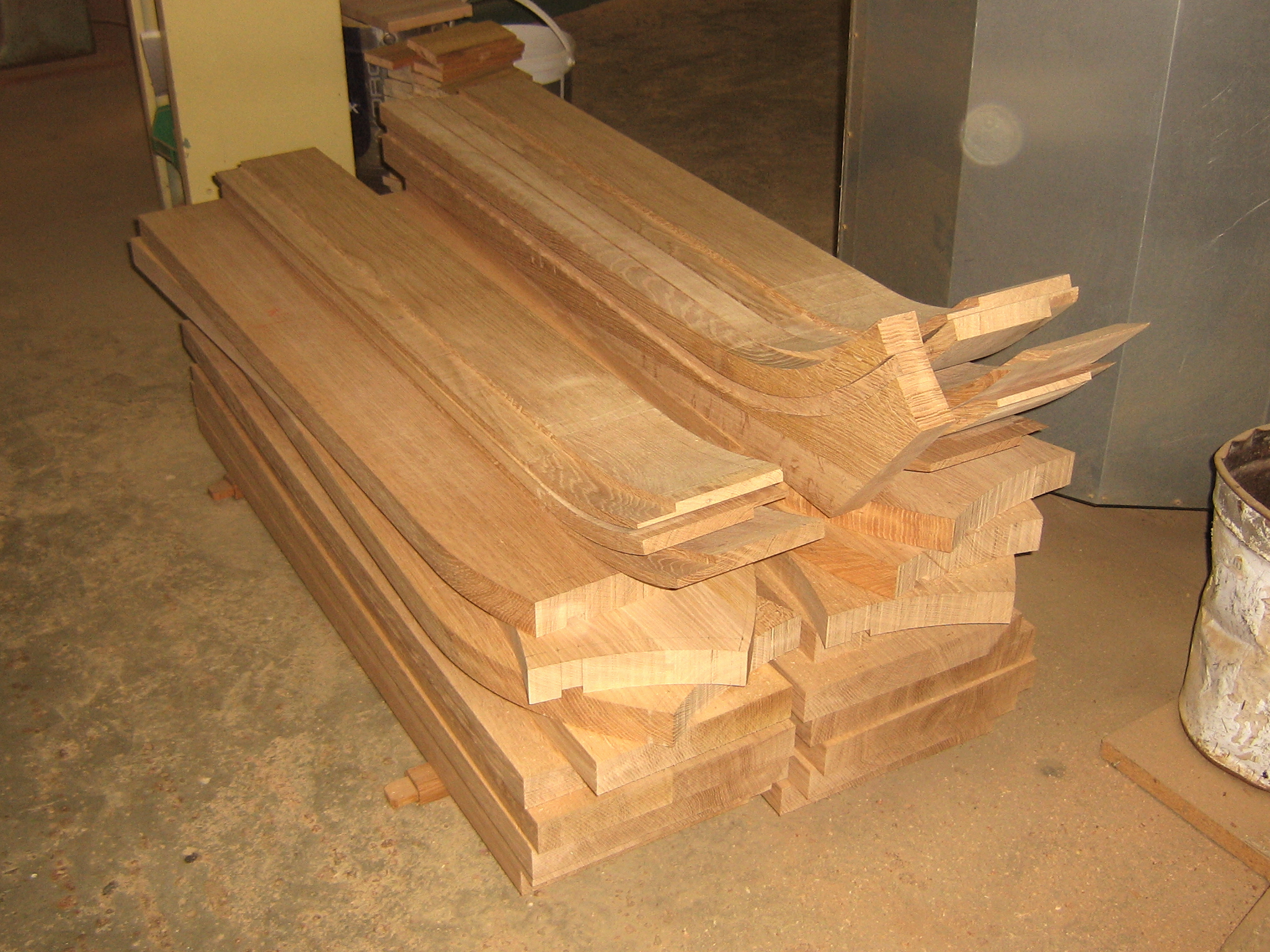

Fabrication des marches et contremarches.

Marches et contremarches.

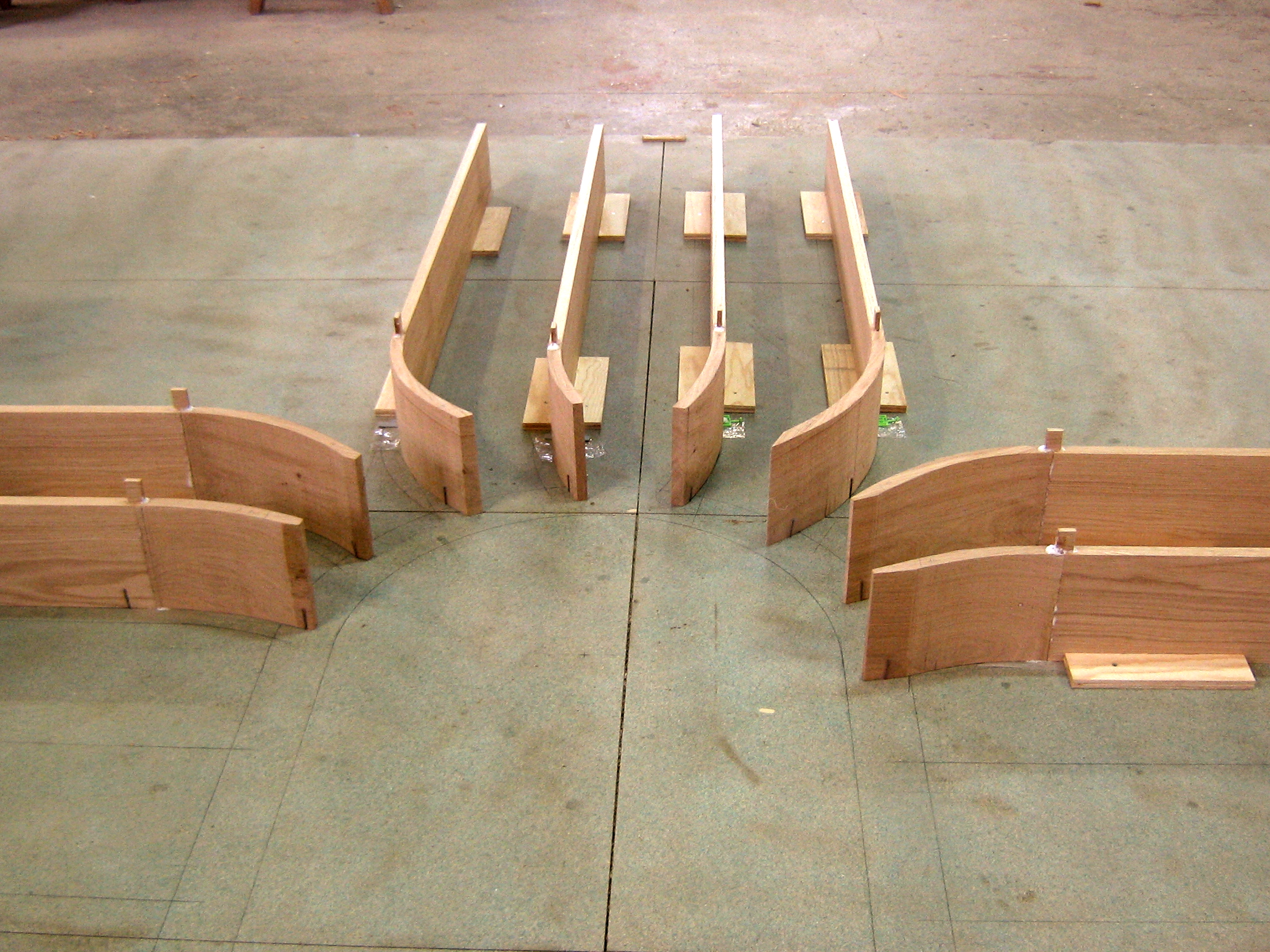

Mise en forme des contremarches.

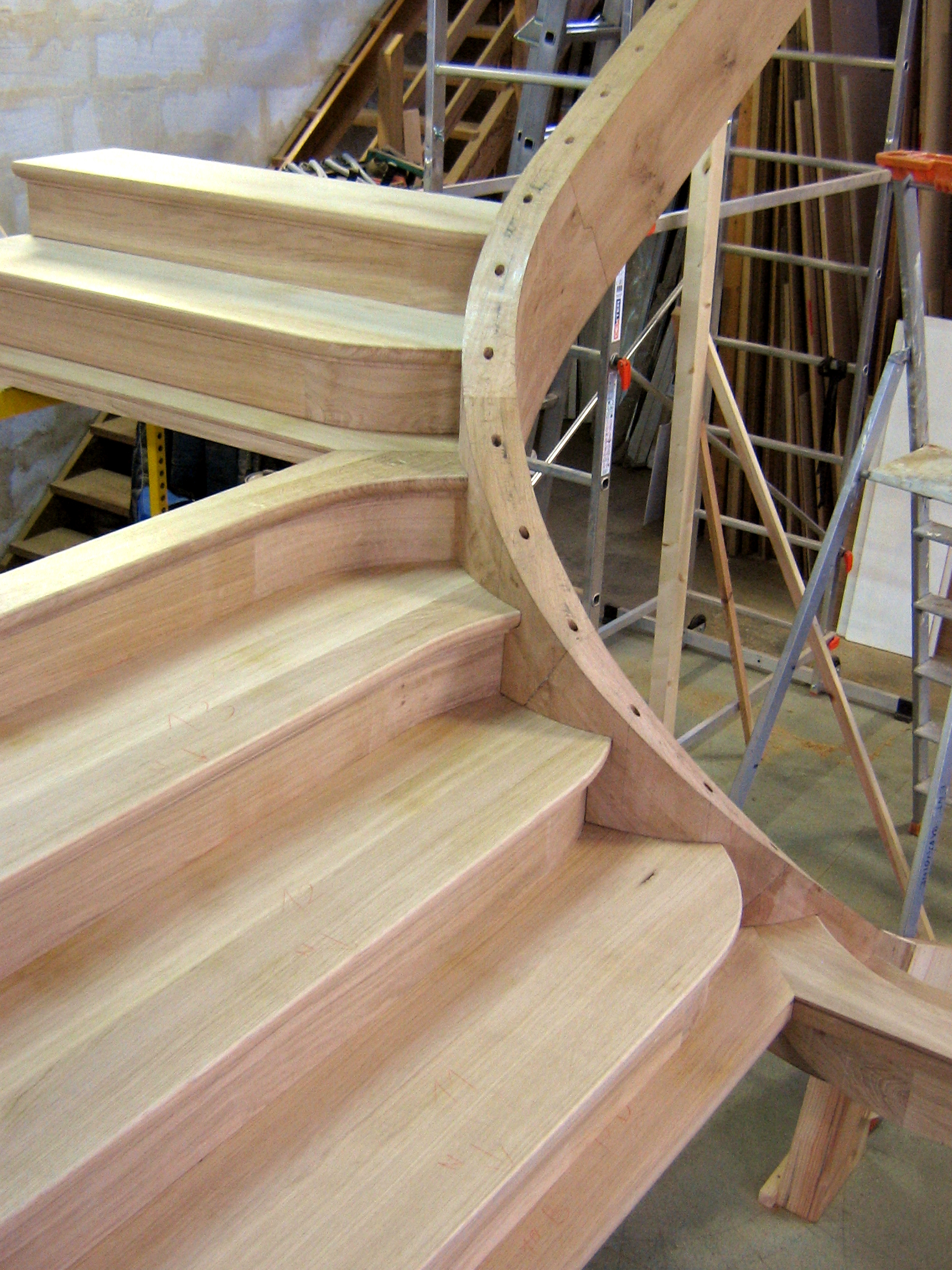

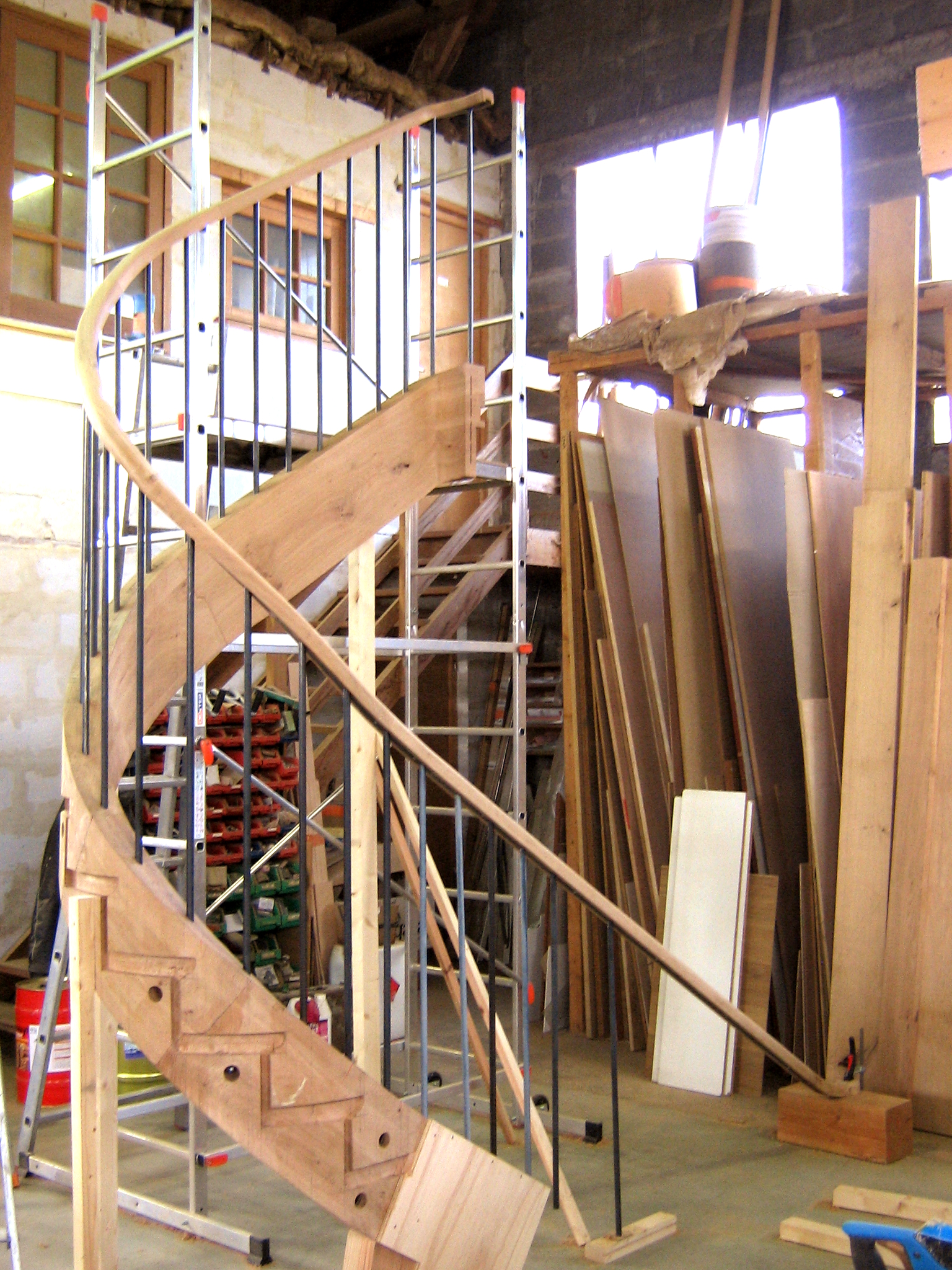

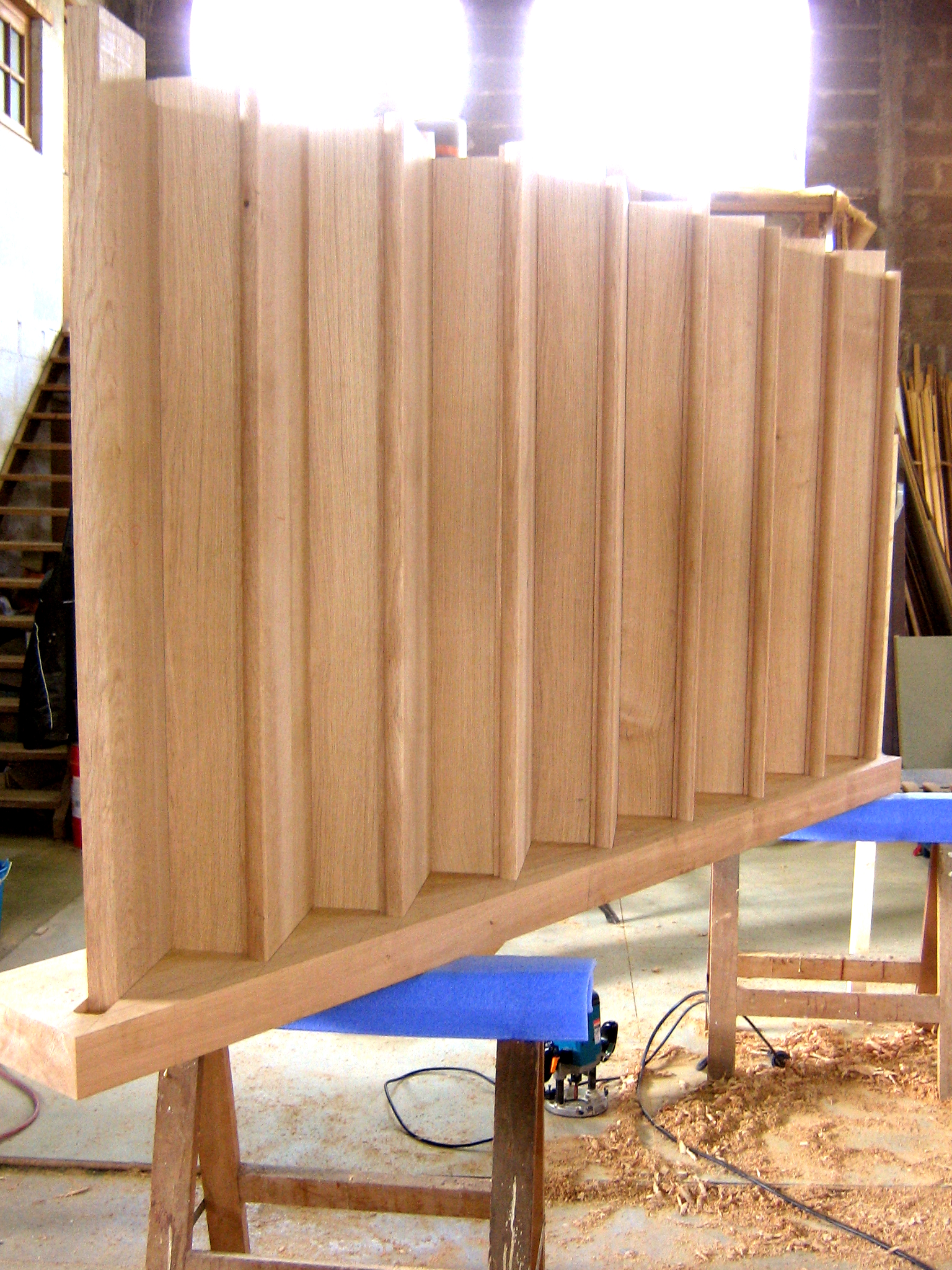

Prémontage des marches et contremarches.

Prémontage des marches et contremarches, palier intermédiaire.

Prémontage des marches et contremarches.

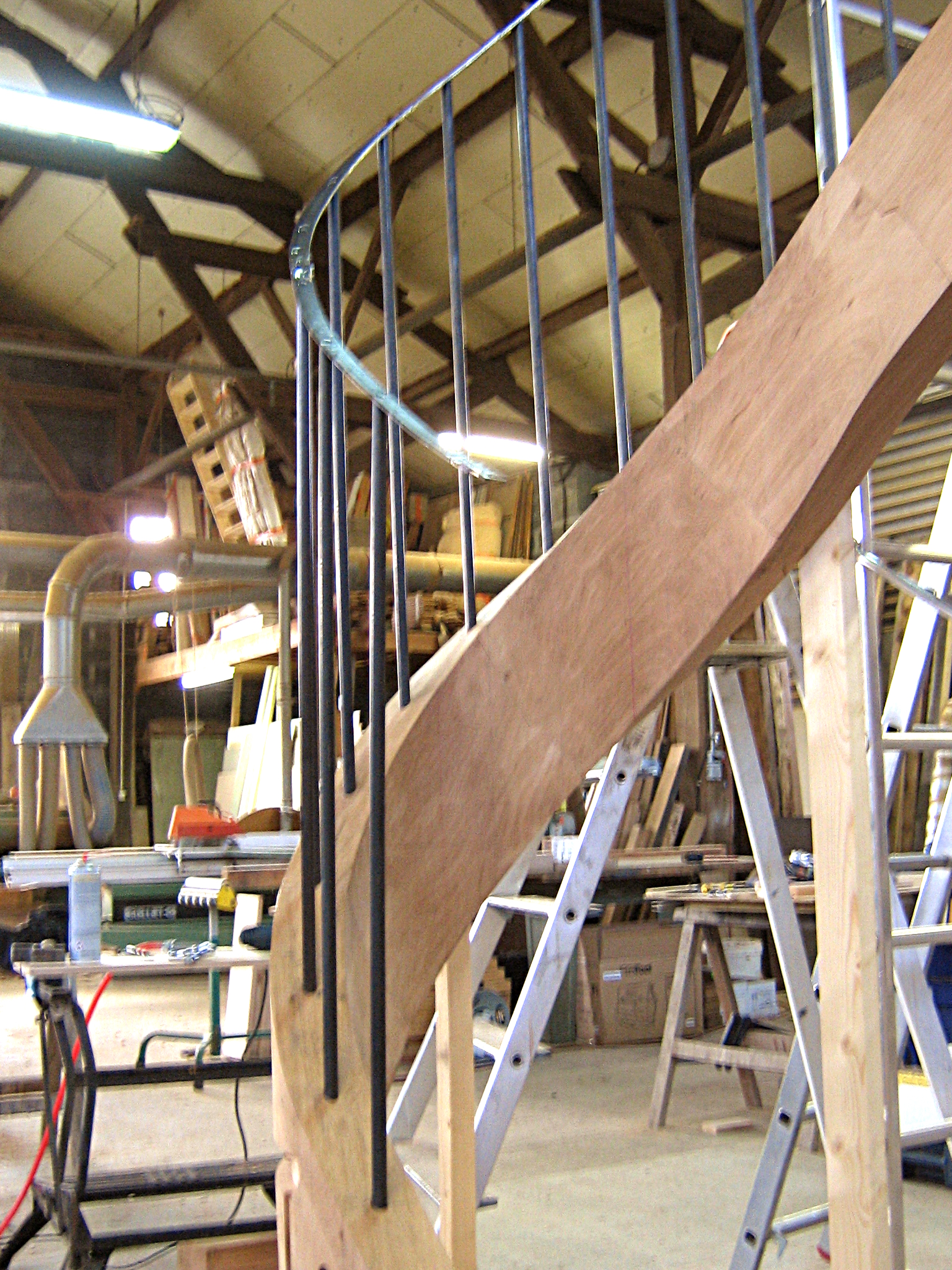

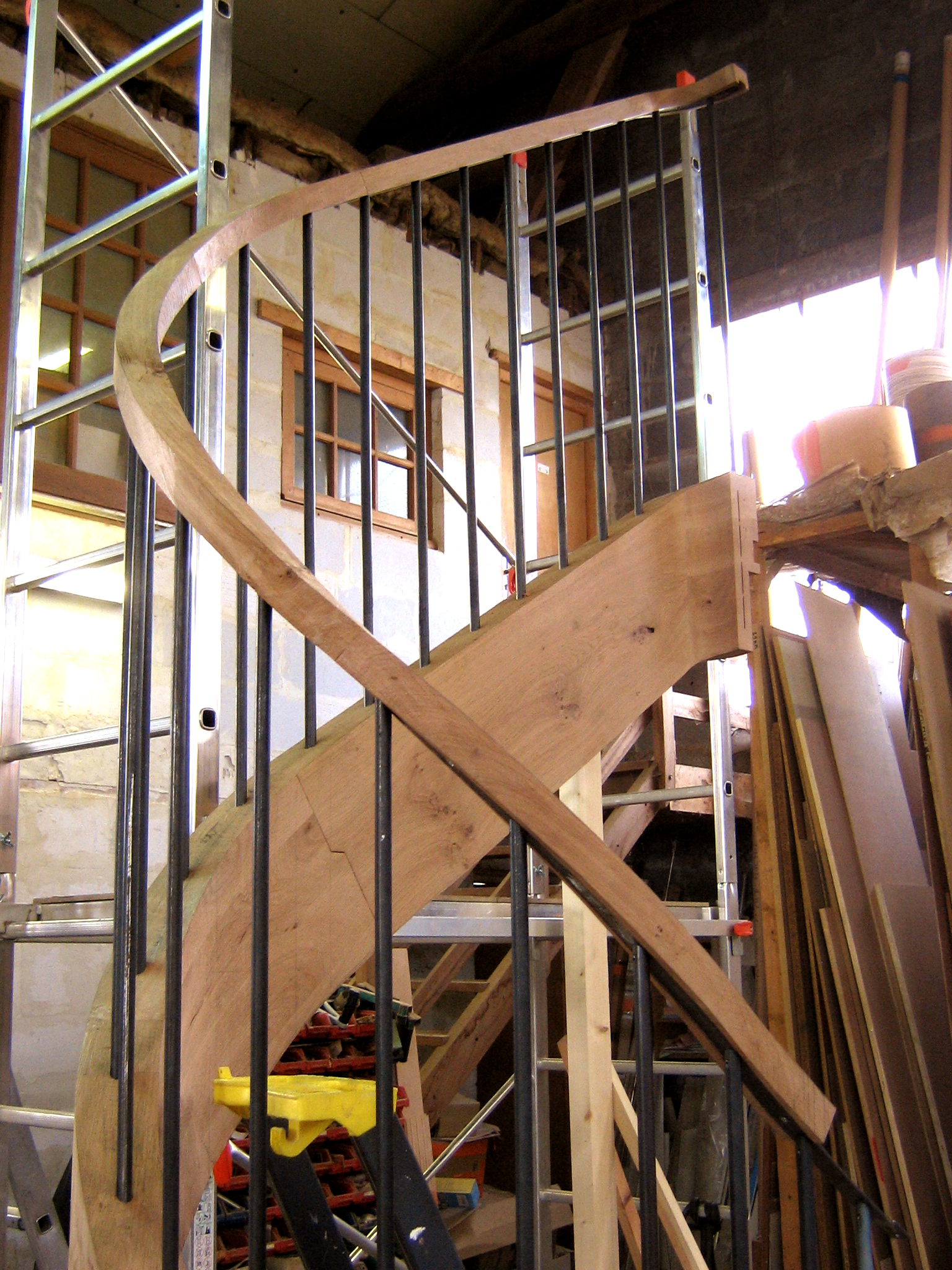

Assemblage des barreaux sur le fer plat et le limon .

Profilage de la main courante.

RĂ©alisation de la main courante.

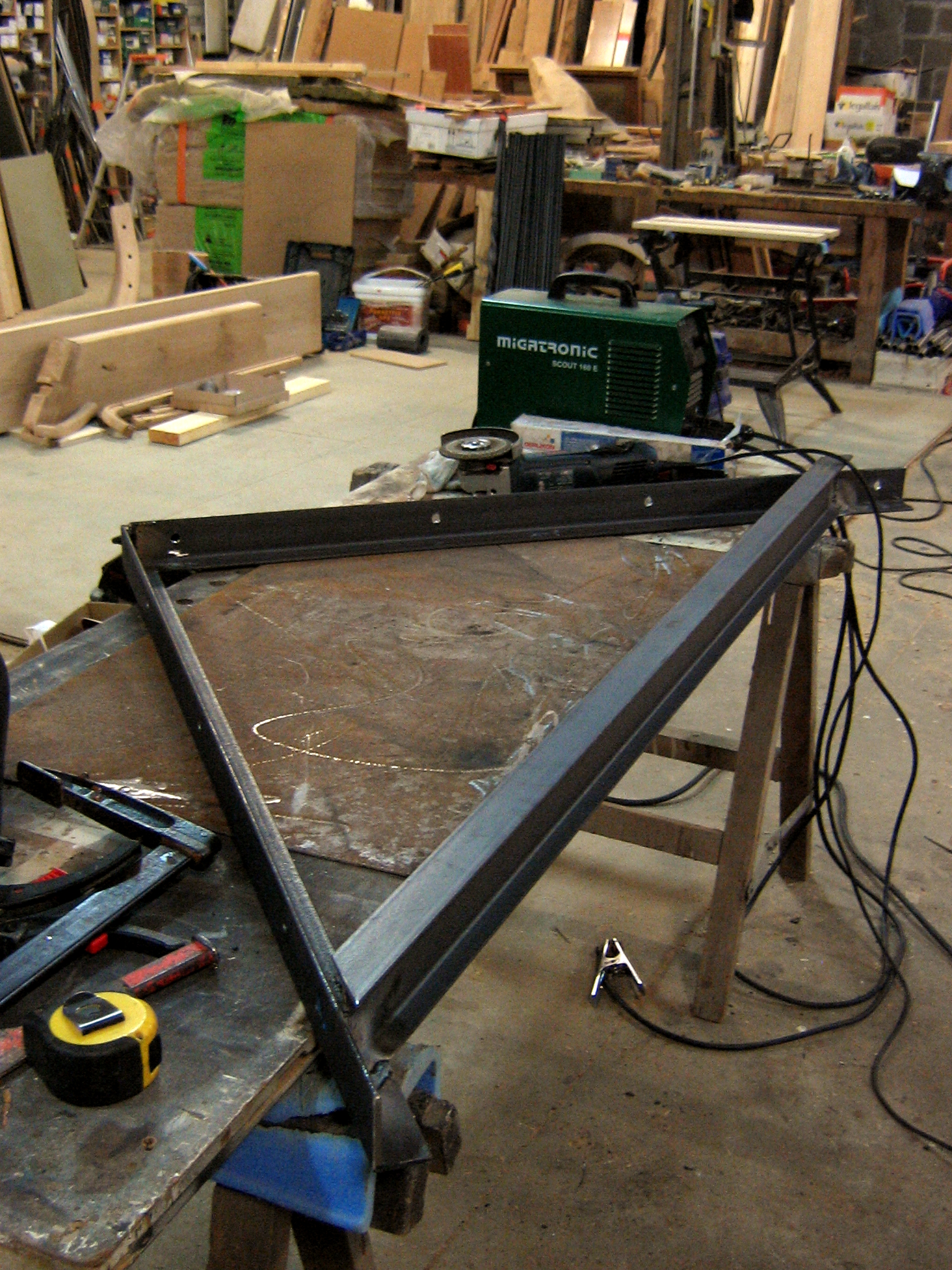

Structure porteuse métallique des paliers .

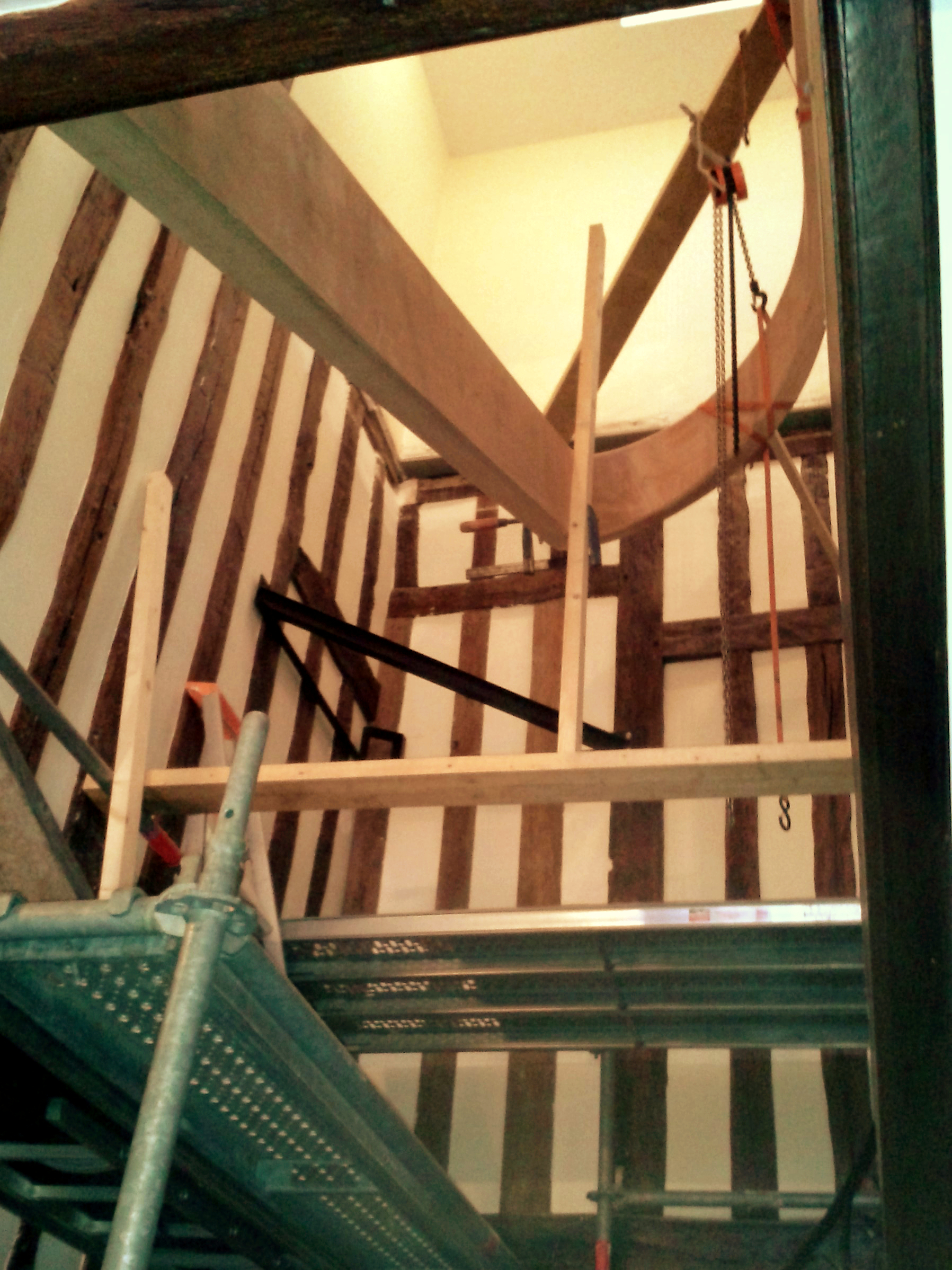

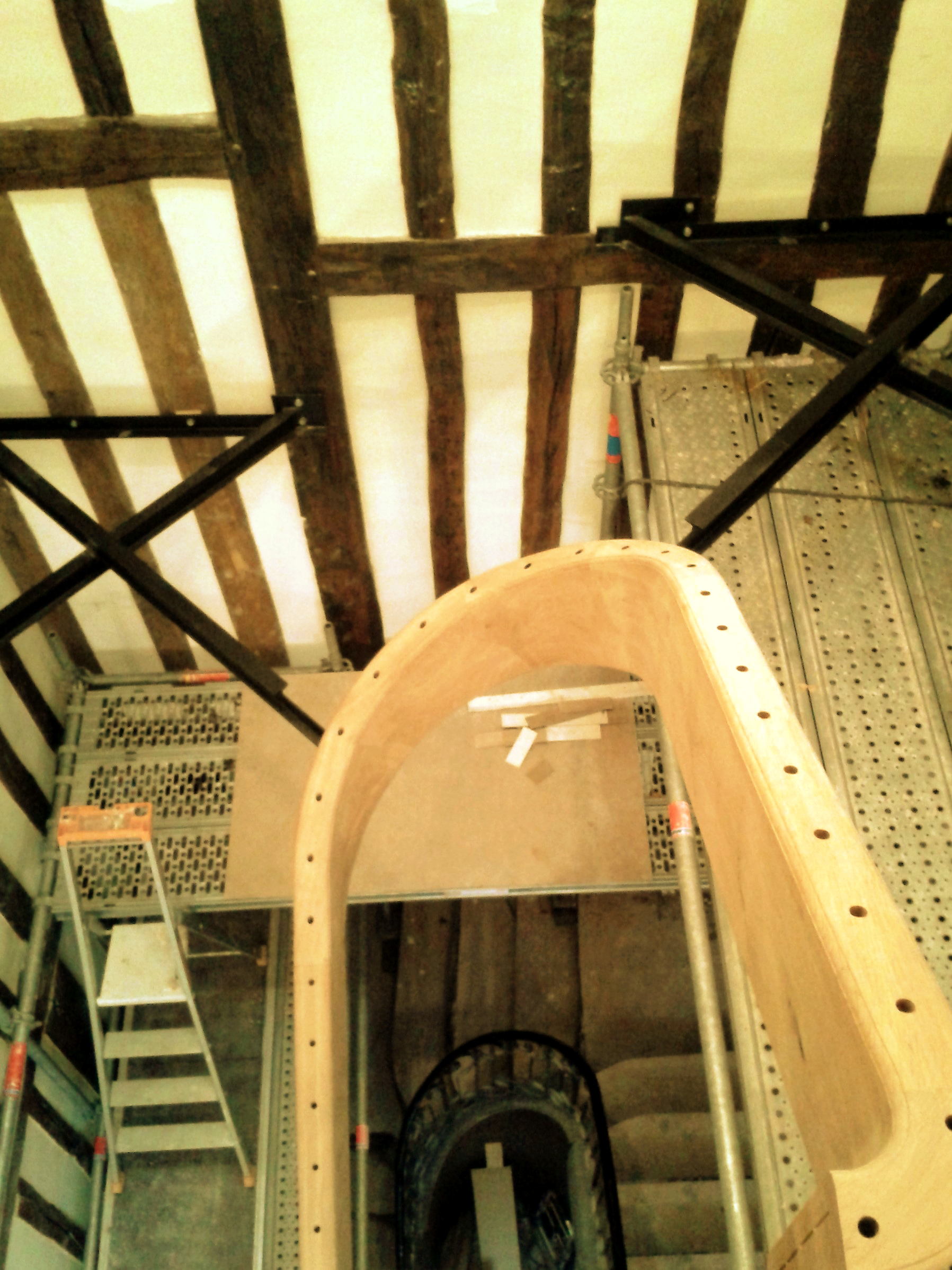

Mise en oeuvre du limon sur chantier.

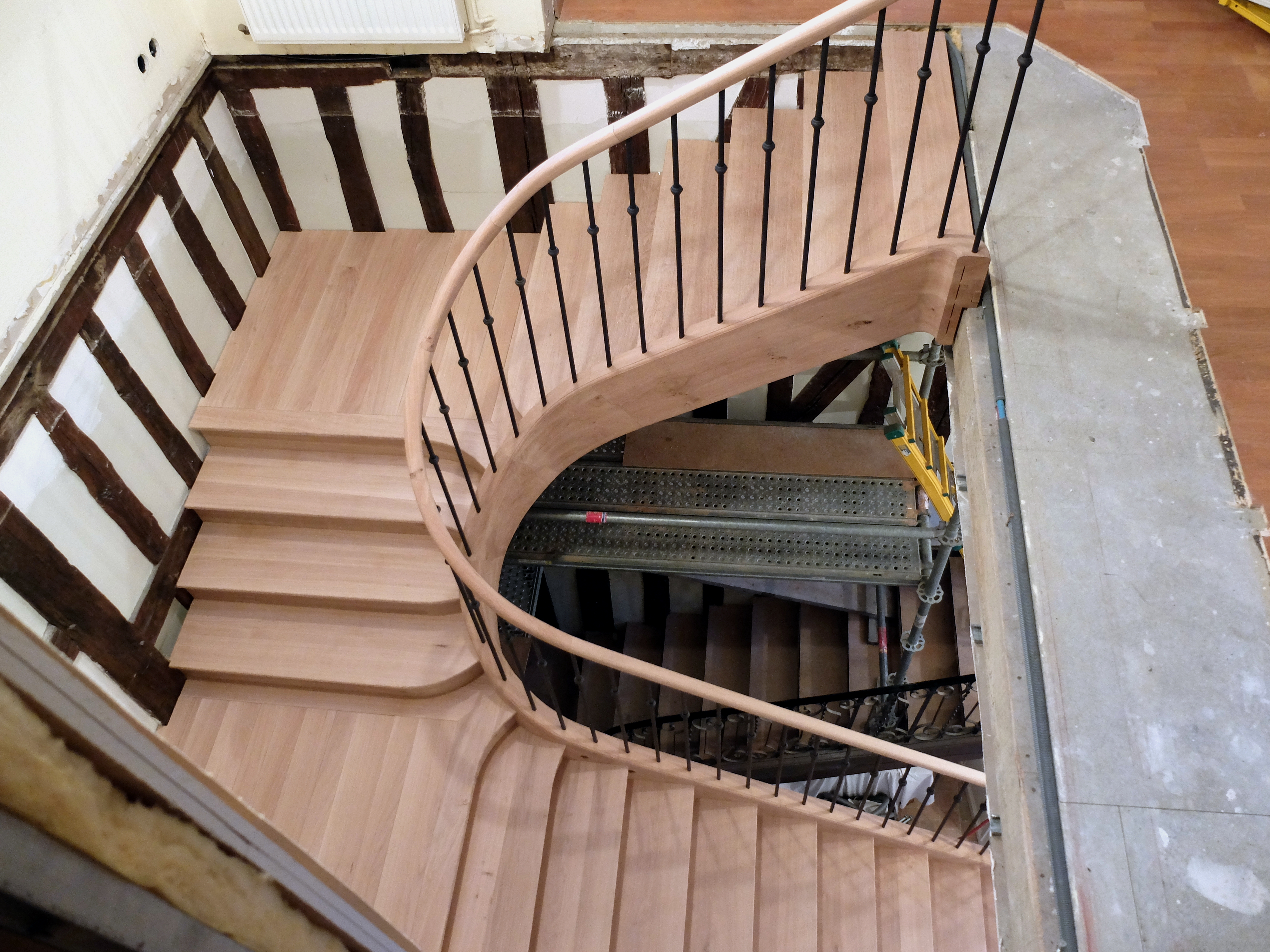

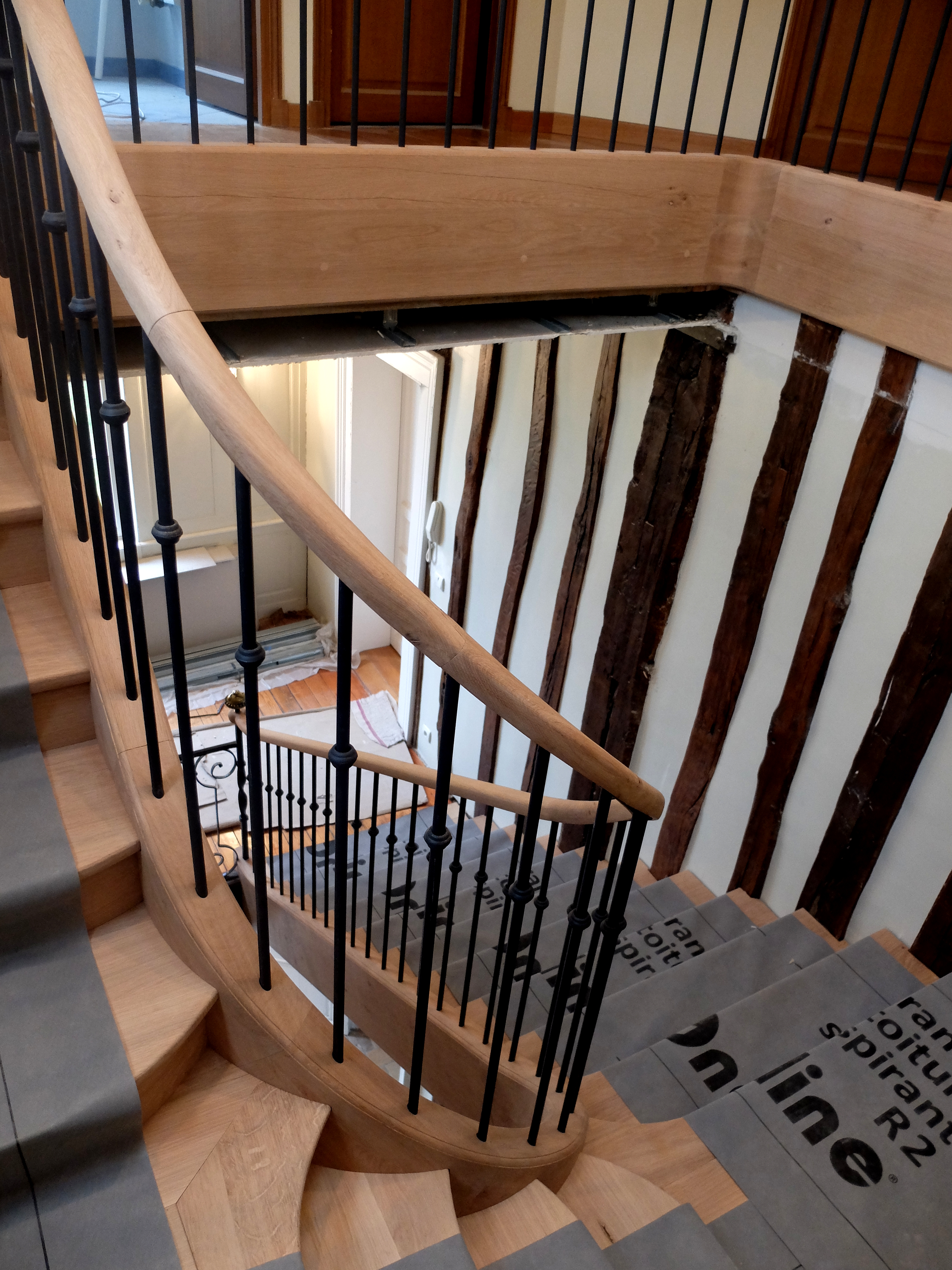

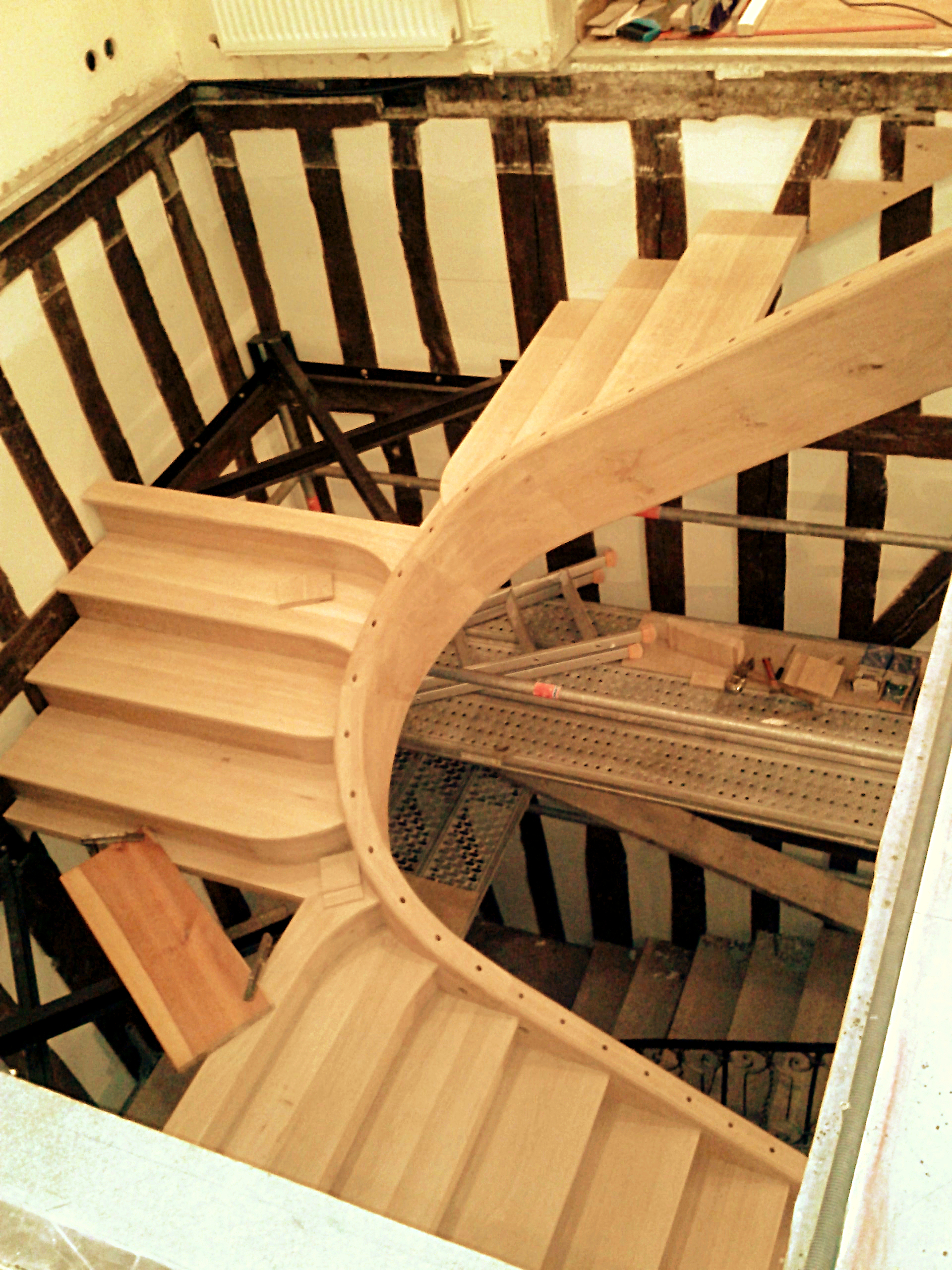

Pose des marches.

Mise en oeuvre des structures porteuses des paliers.

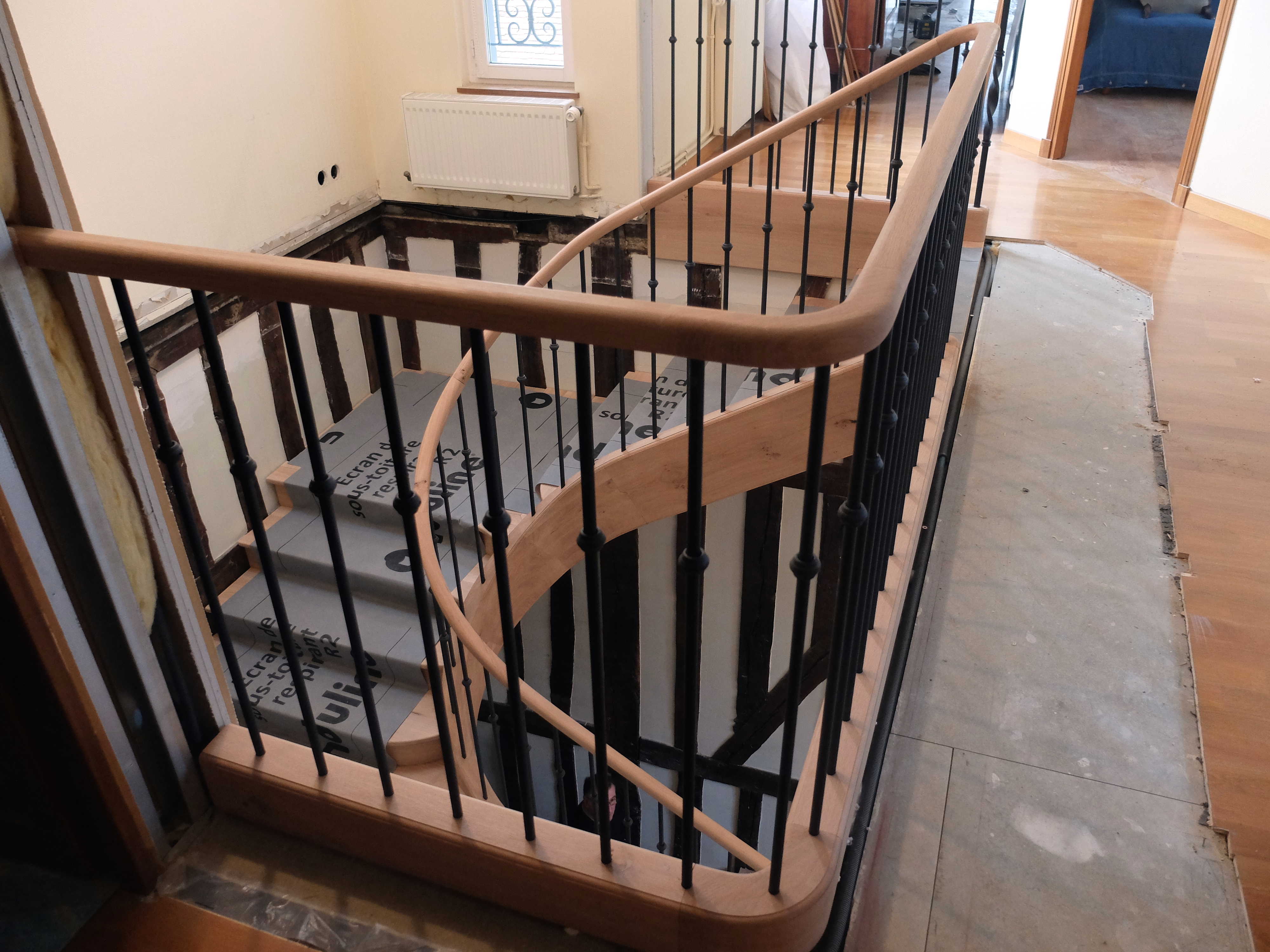

...avec le garde-corps d'étage posé.

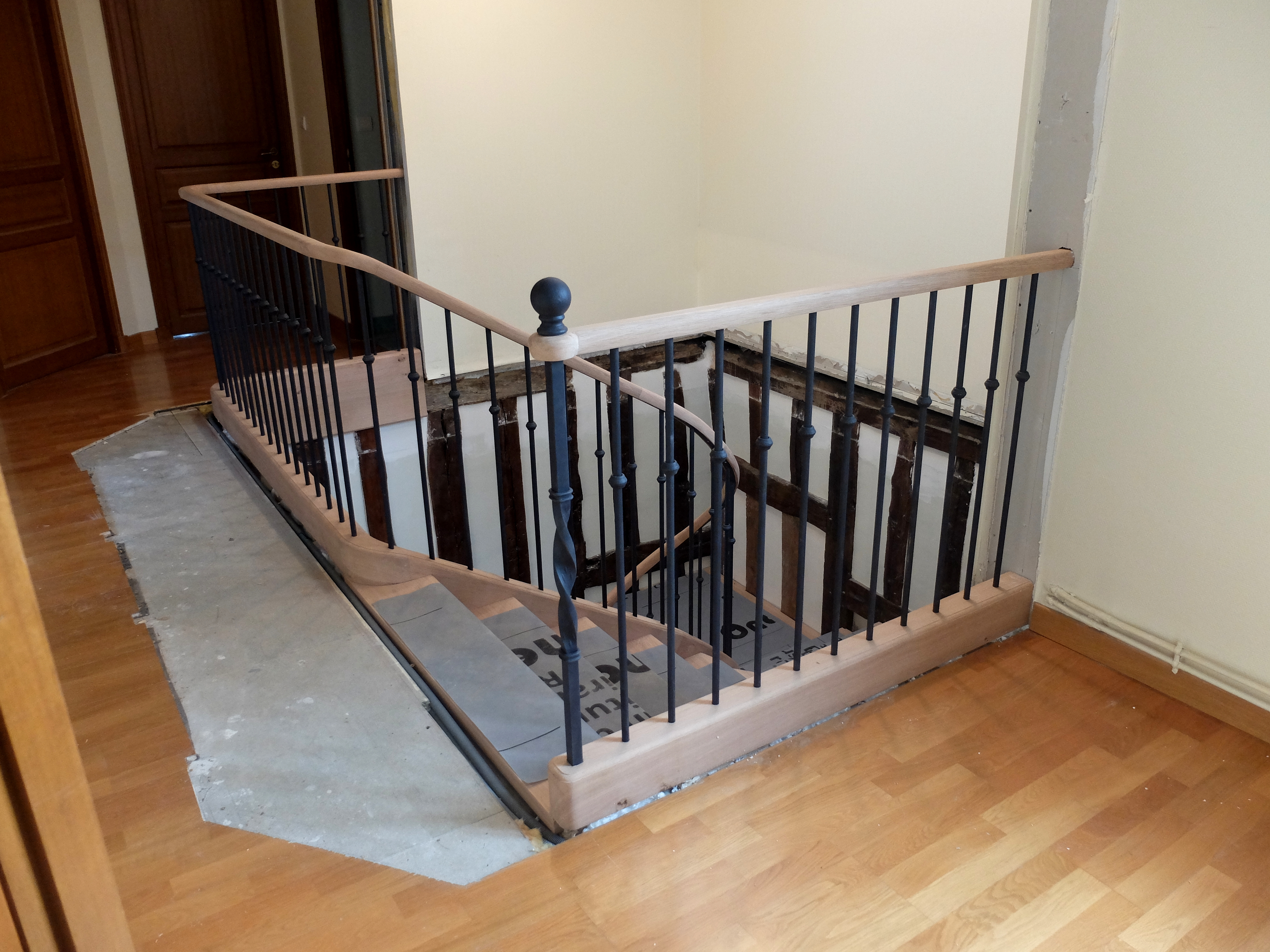

...en attente du garde-corps d'Ă©tage...

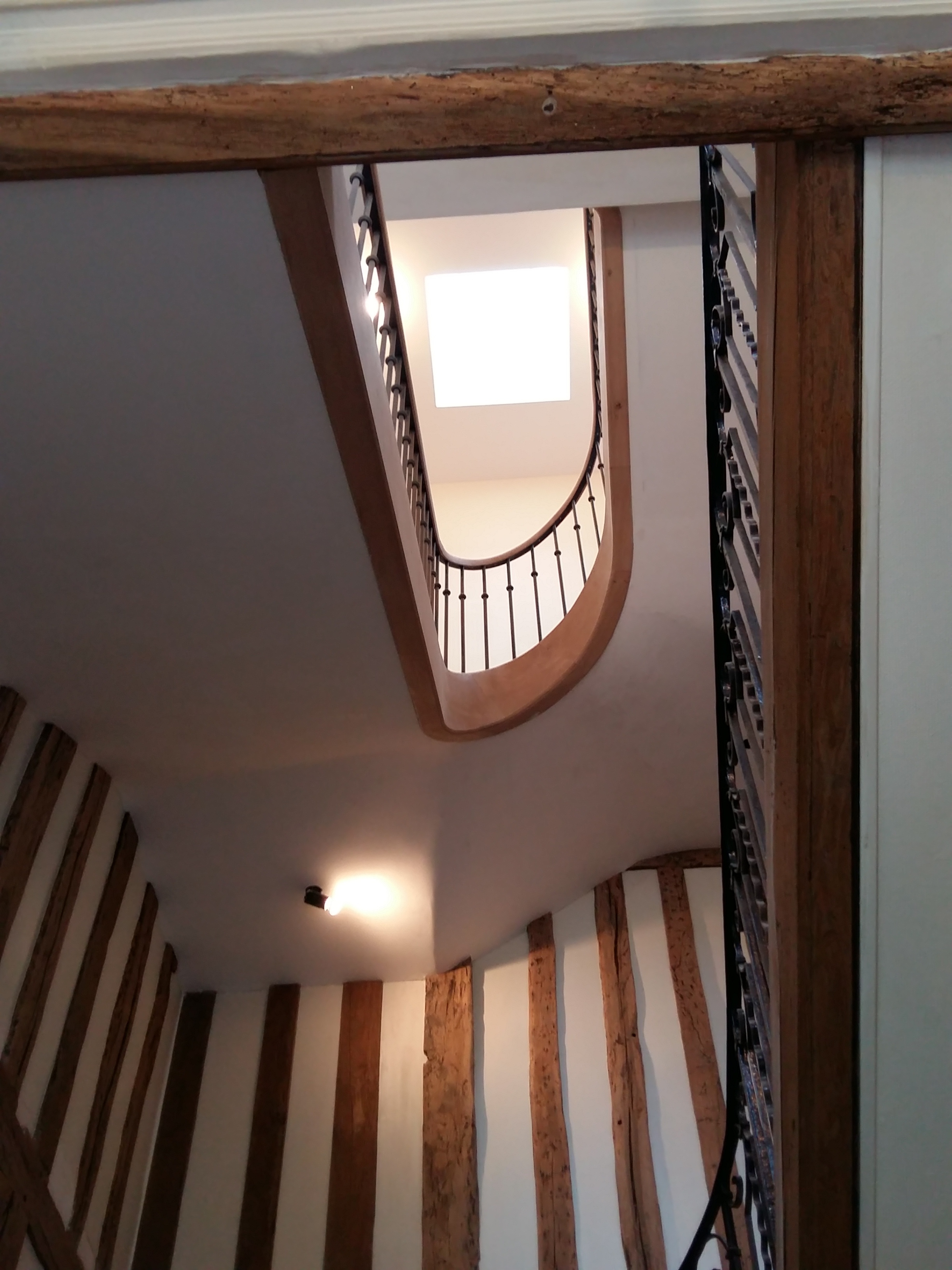

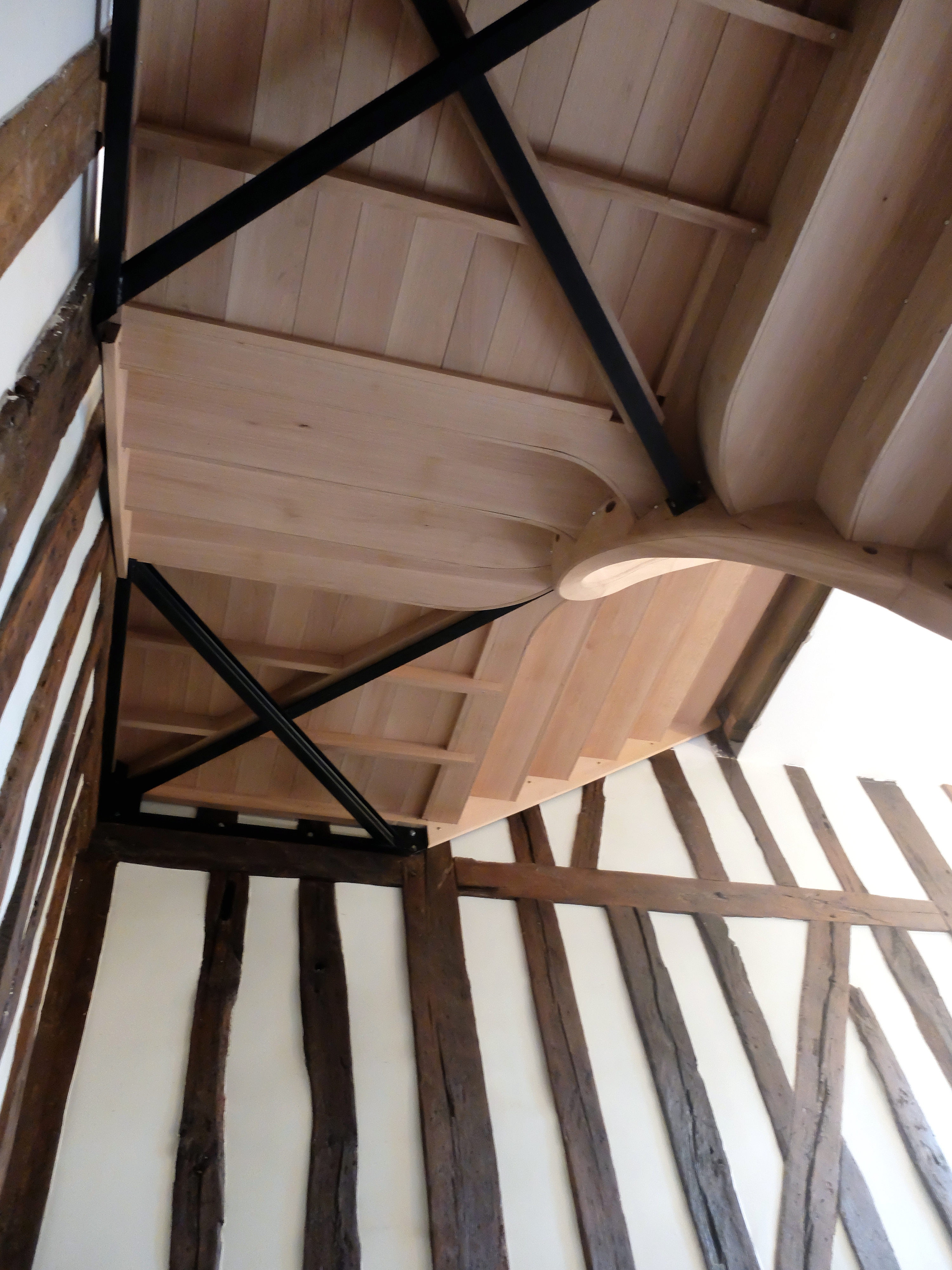

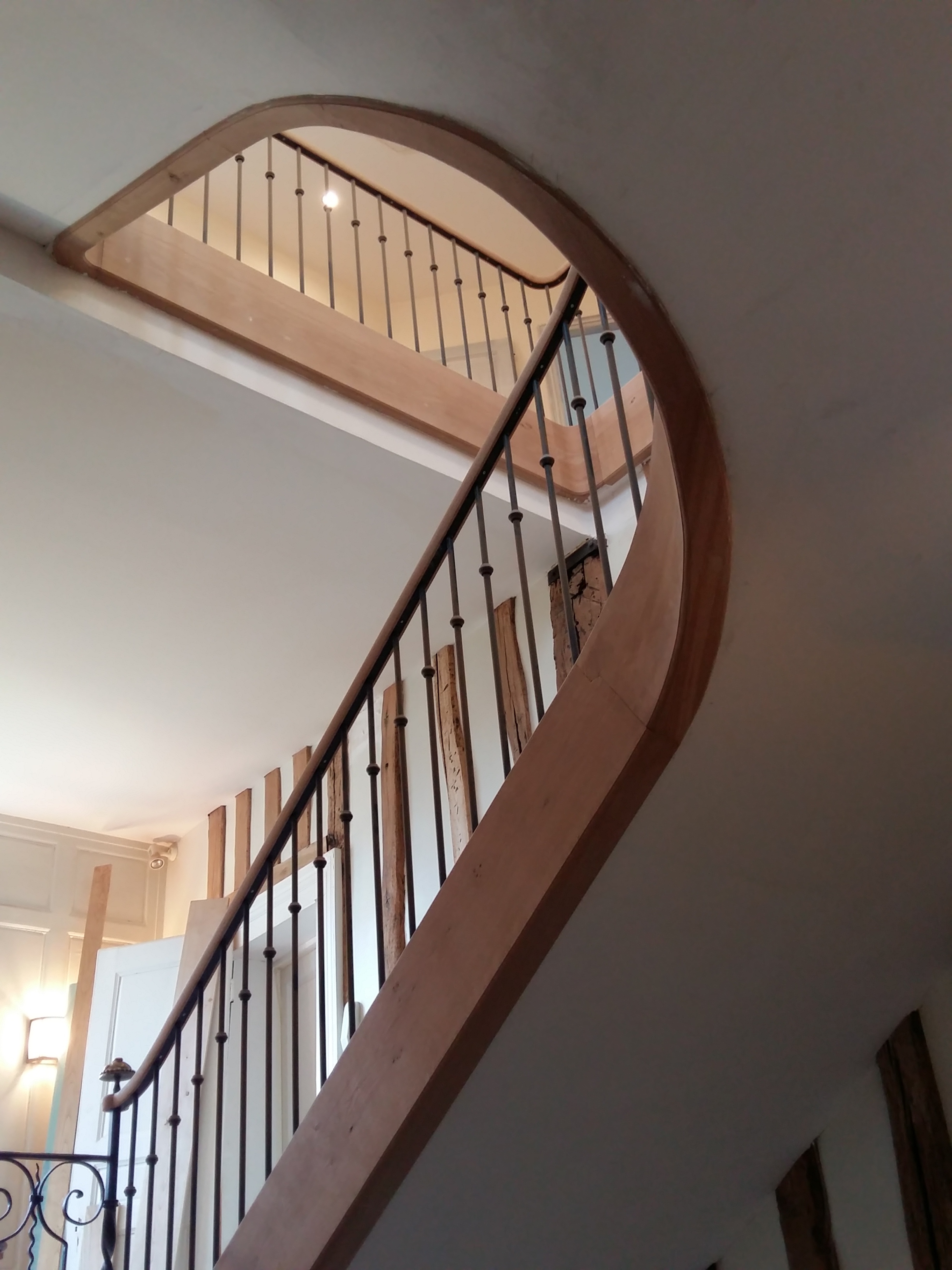

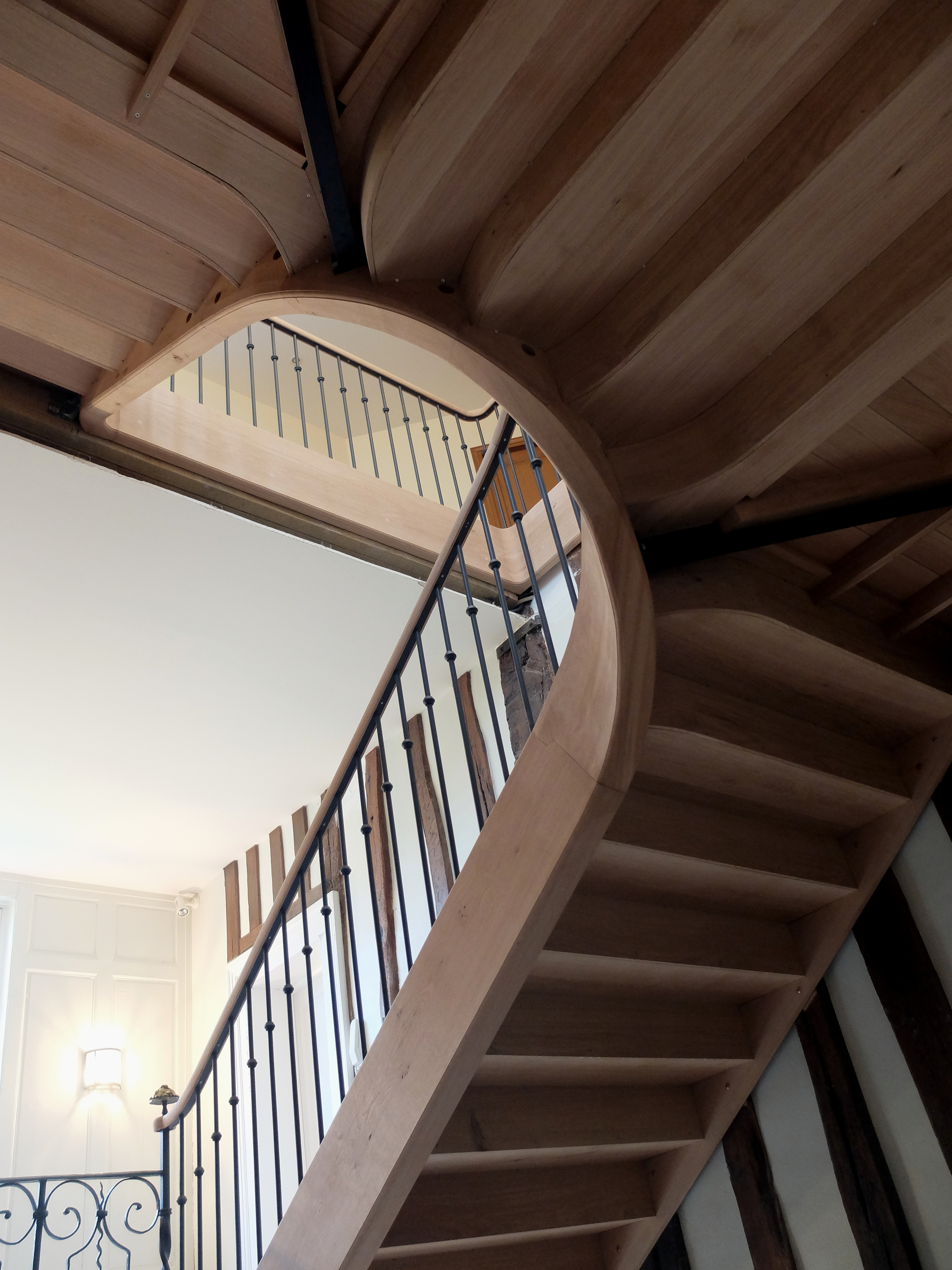

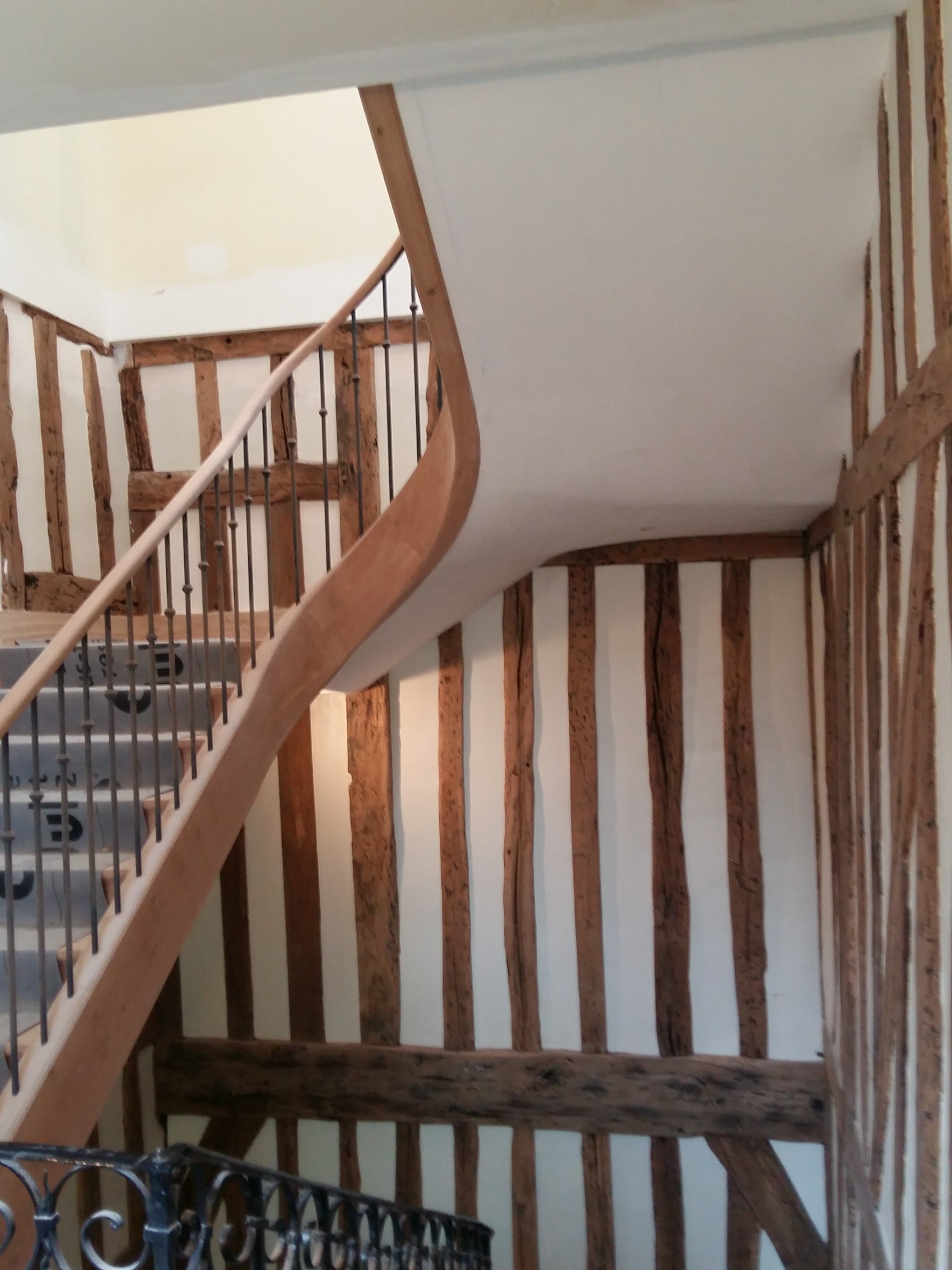

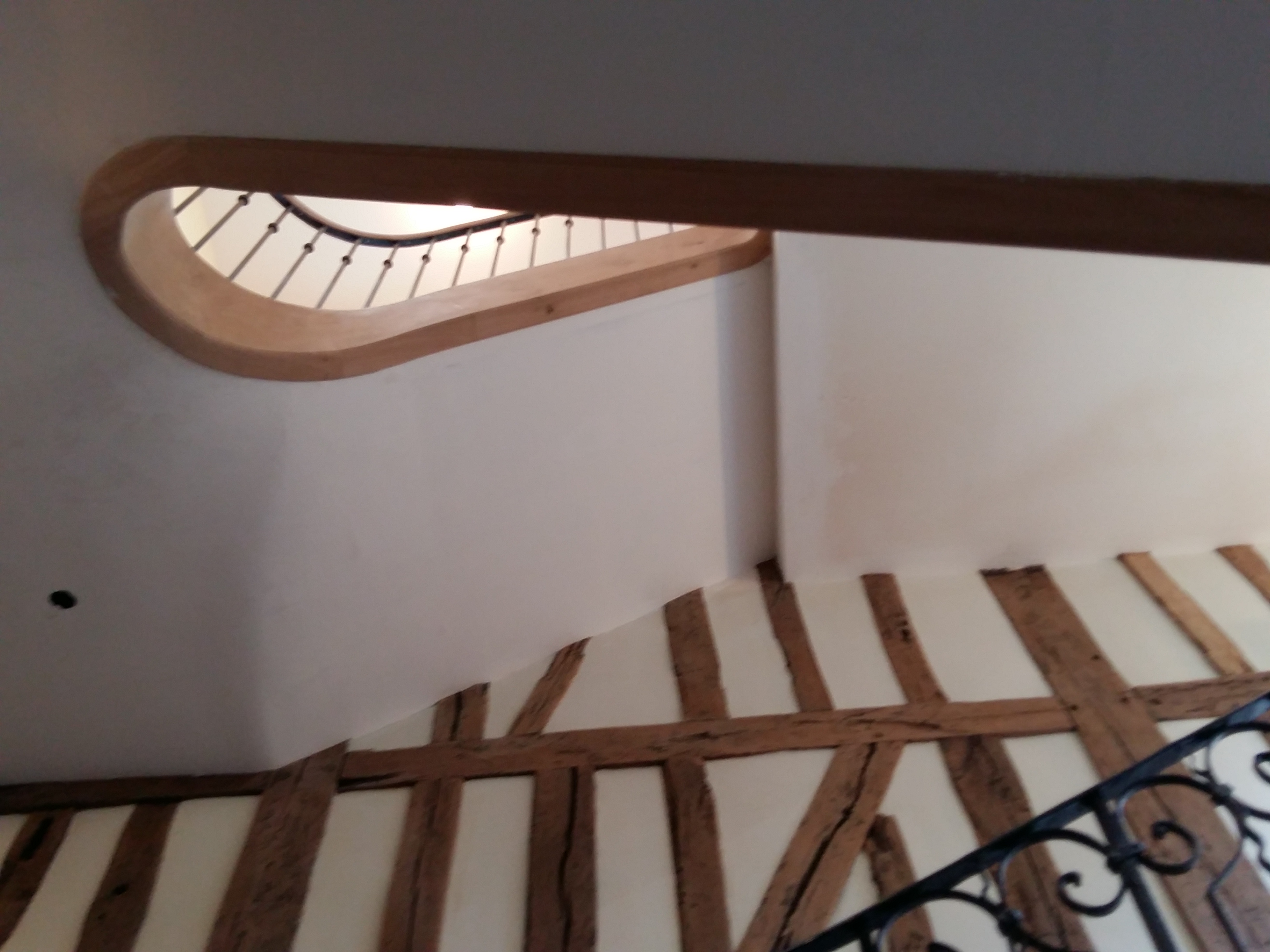

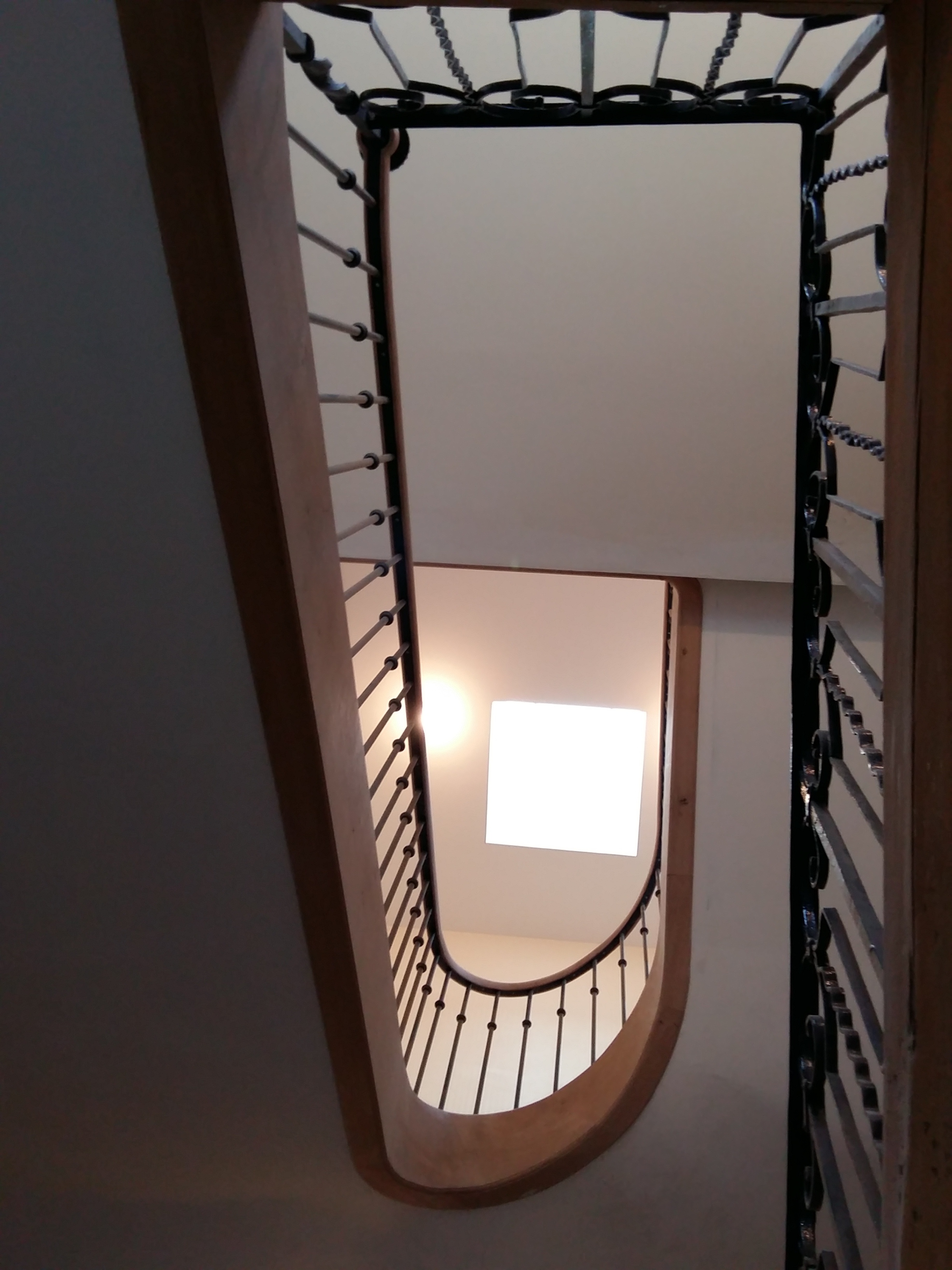

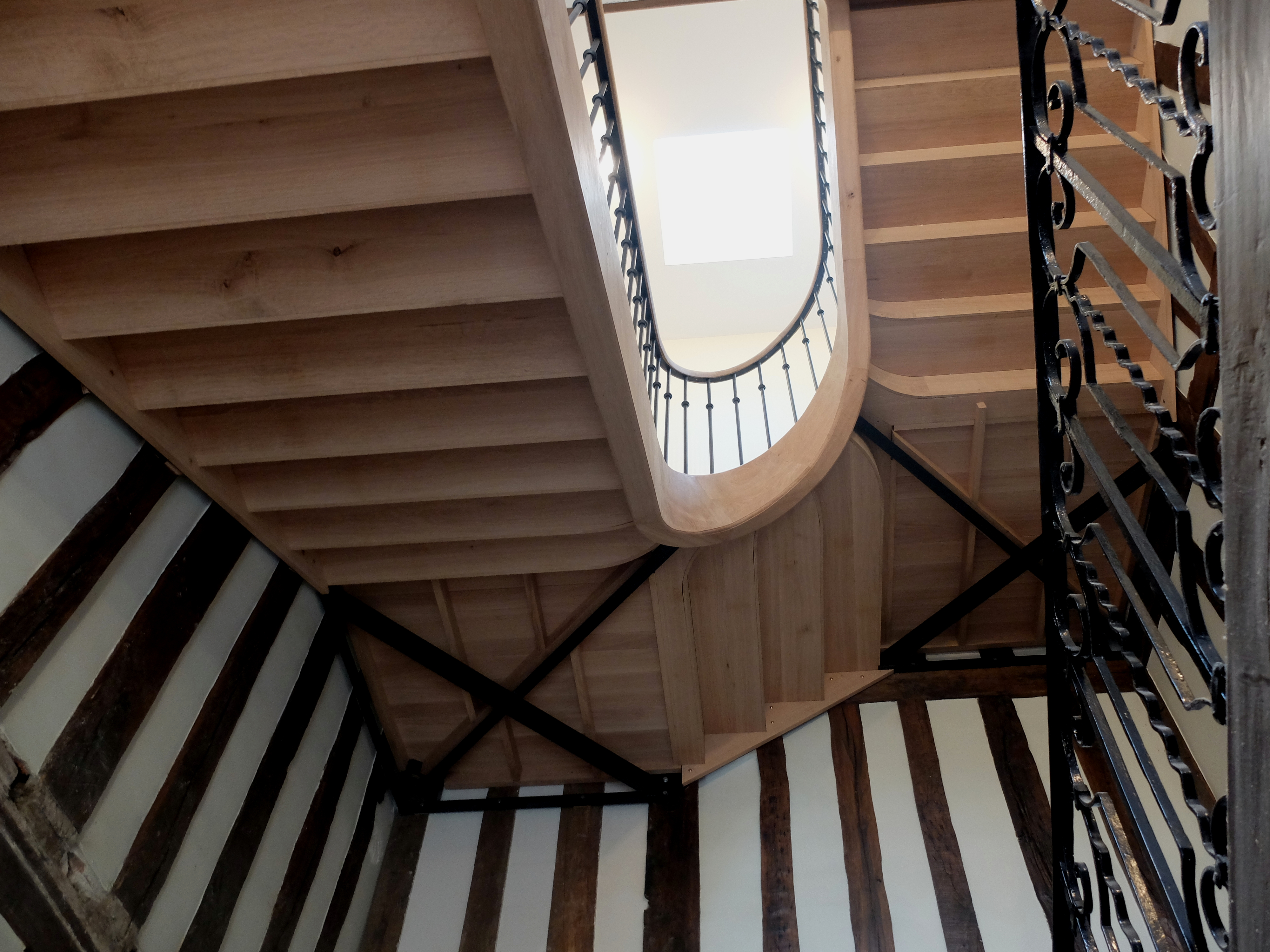

L'escalier terminé avec son plafond rampant.
