Sur l'établi (2):
Un petit aperçu d' ouvrages exécutés dans notre atelier;
Réalisation d'un escalier en merisier :
Il s'agit de réaliser un escalier un quartier tournant avec garde-corps à balustres en fer et main courante s'enroulant sur le poteau de départ.

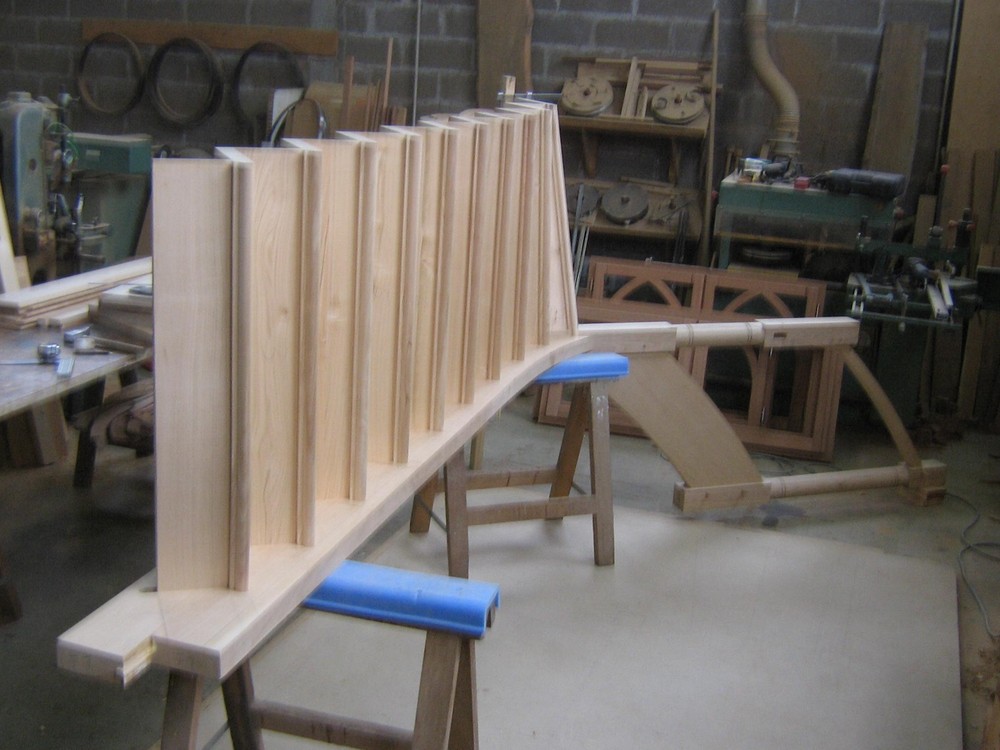

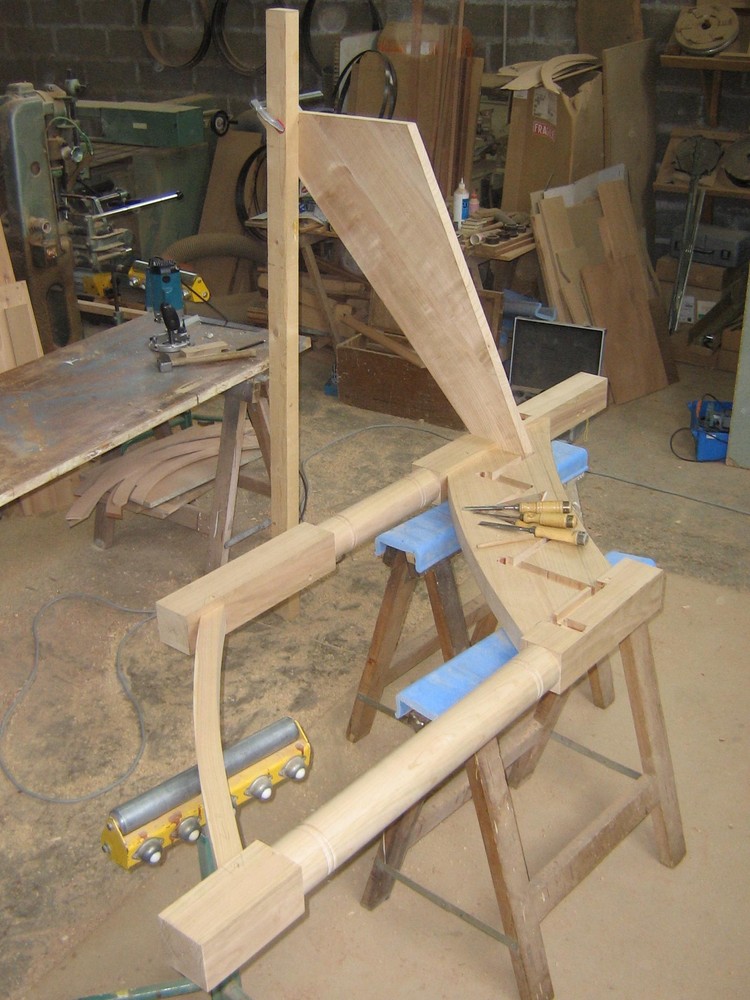

Ci-dessus, on exécute un prémontage des marches et des contremarches afin de les ajuster.
Le tournage des poteaux a été confié à Luc Moreau, tourneur à Pont l'Evêque.

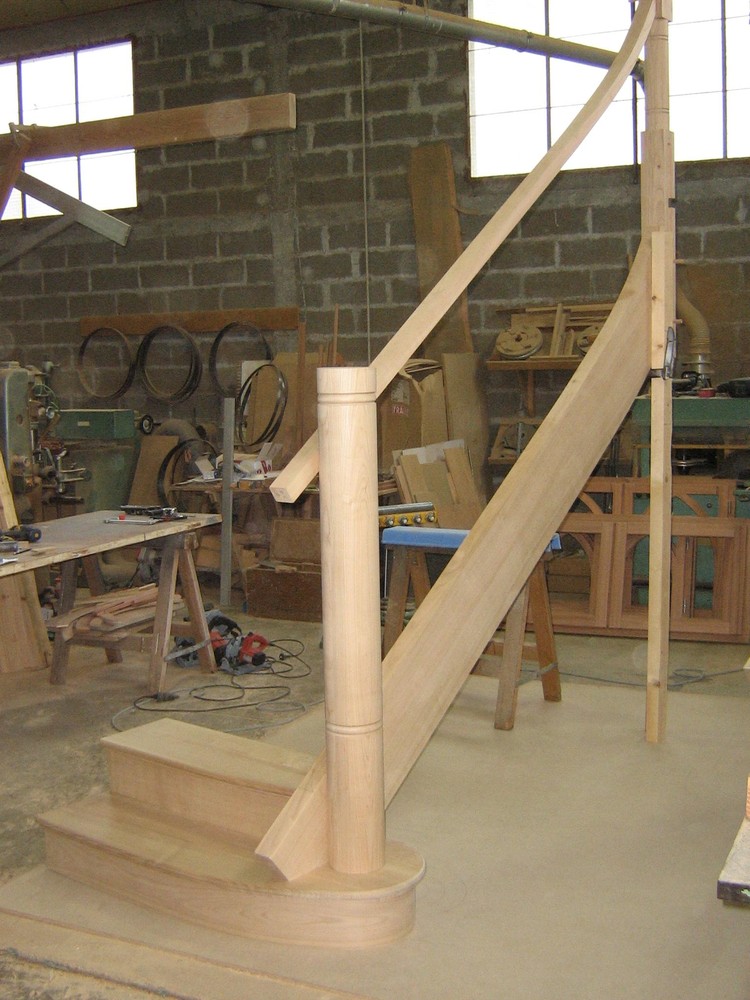

Prémontage de la volée de départ.

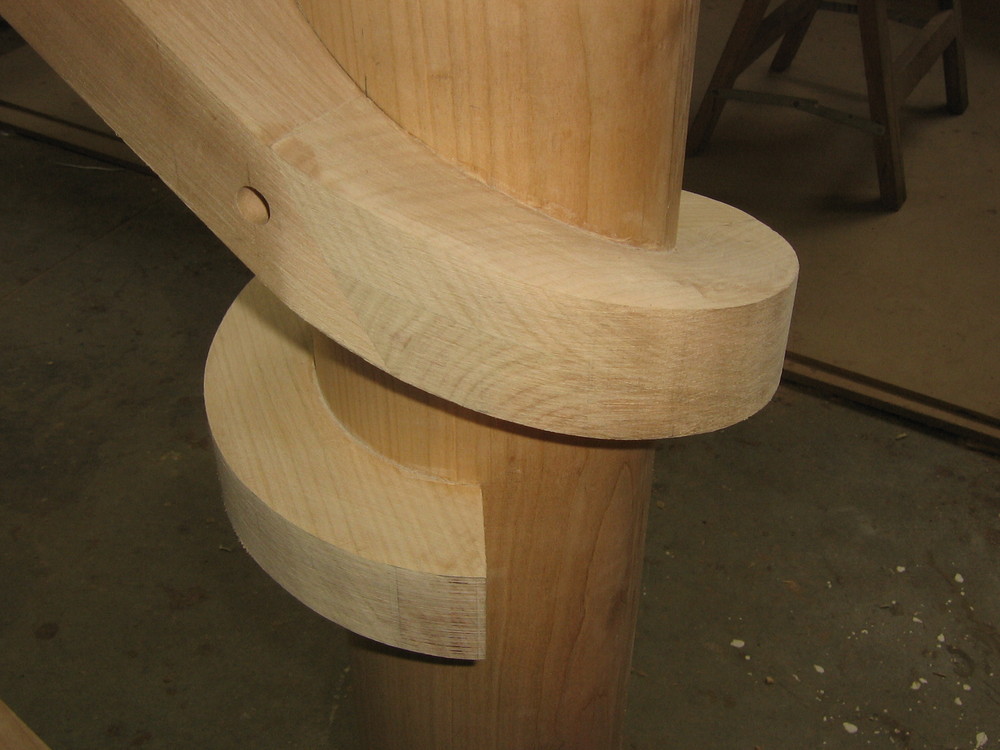

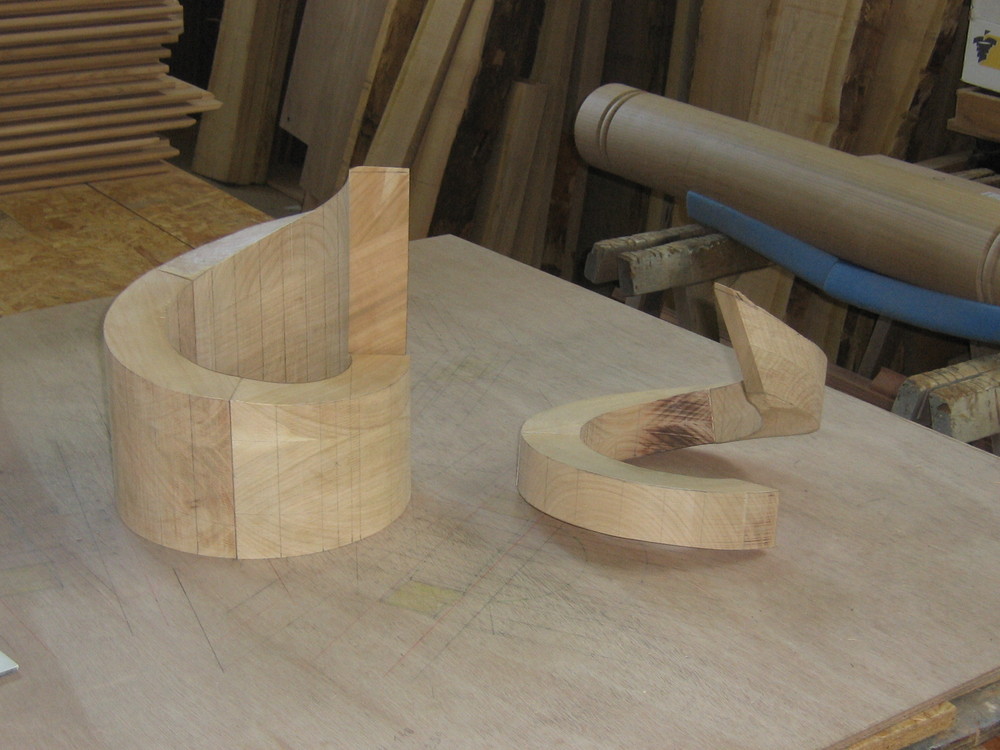

Exécution de la volute de départ.
Ici les barreaux métaliques ont été garnis d'une bague en fonte et peints en noir ferronerie.
Voilà l'entrée de l'escalier une fois posé.
Sur chaque poteau on a disposé une coiffe en noyer qui ajoute une touche d'élégance à l'ouvrage.(d'autres vues sont disponibles sur la page "escalier")
Assemblage à tenon et mortaise avec chevillage tirant :
C'est cet assemblage que nous utilisons principalement pour les liaisons poteaux limons et poteaux main-courantes dans la construction des escaliers traditionnels.
Cette technique permet de "tendre" l'assemblage afin d'obtenir des joints de coupes serrés.

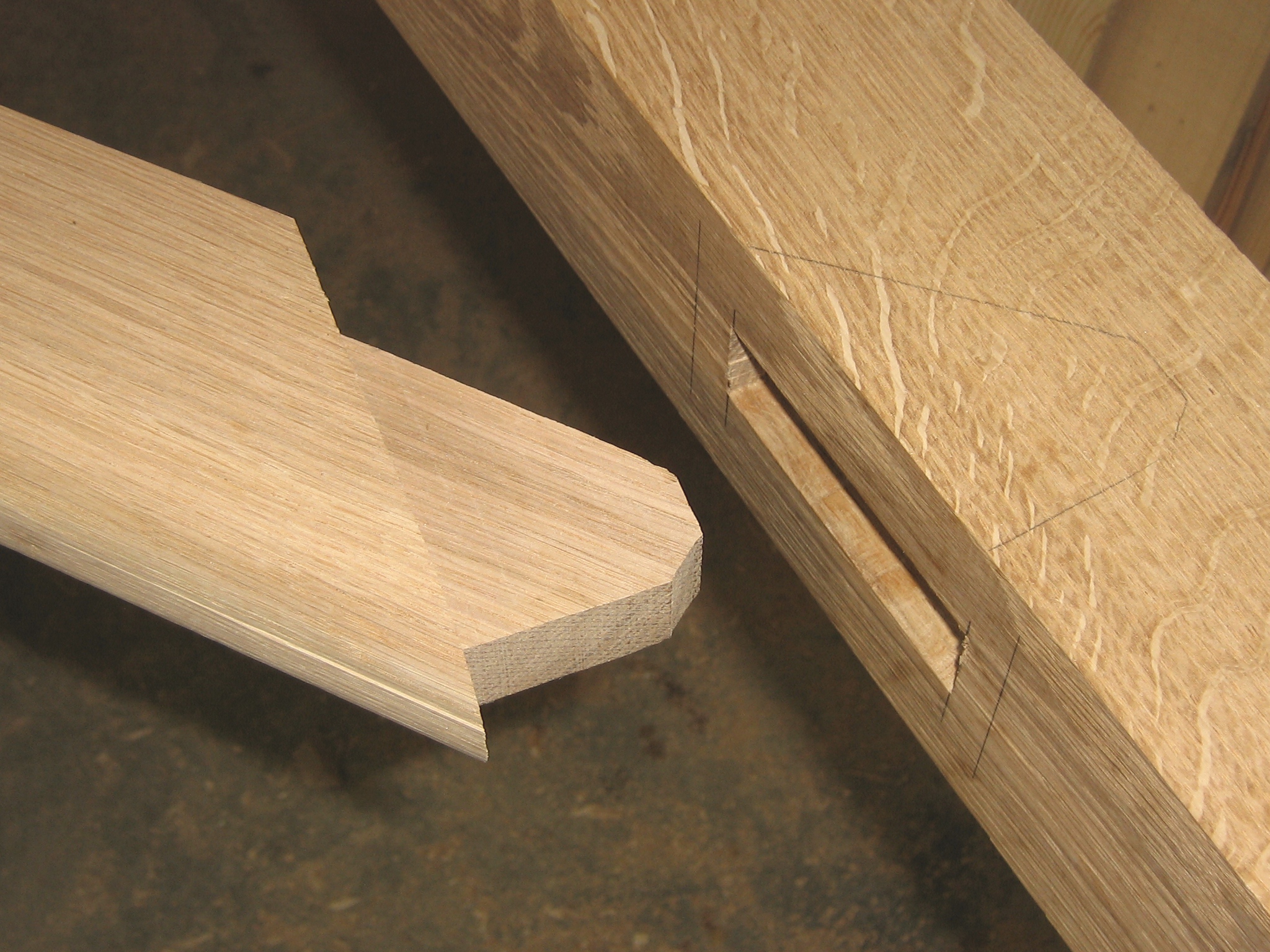

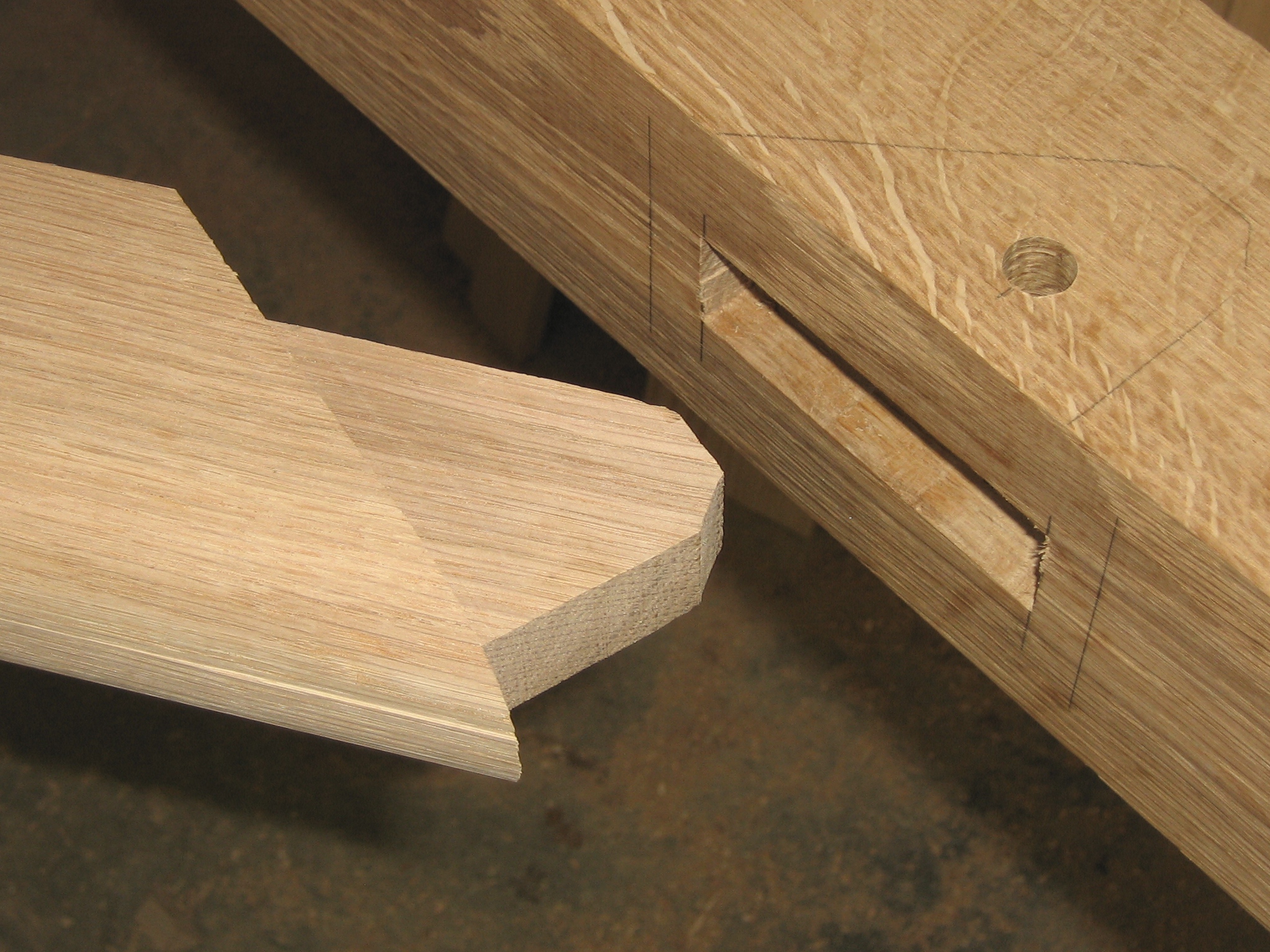

Le tenon de la main courante (à gauche) est ajusté à la mortaise du poteau (à droite).

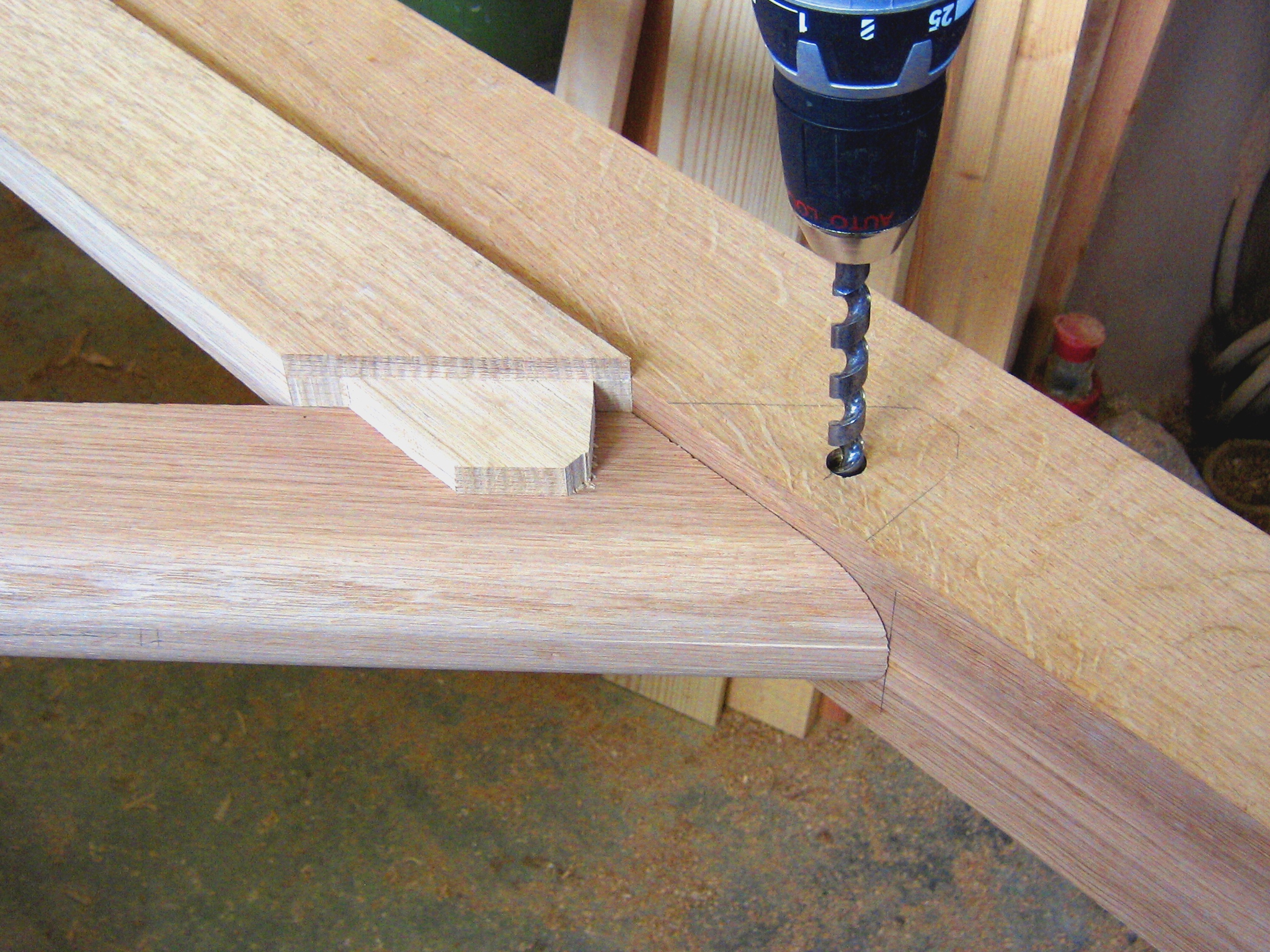

La mortaise du poteau est percée seule.

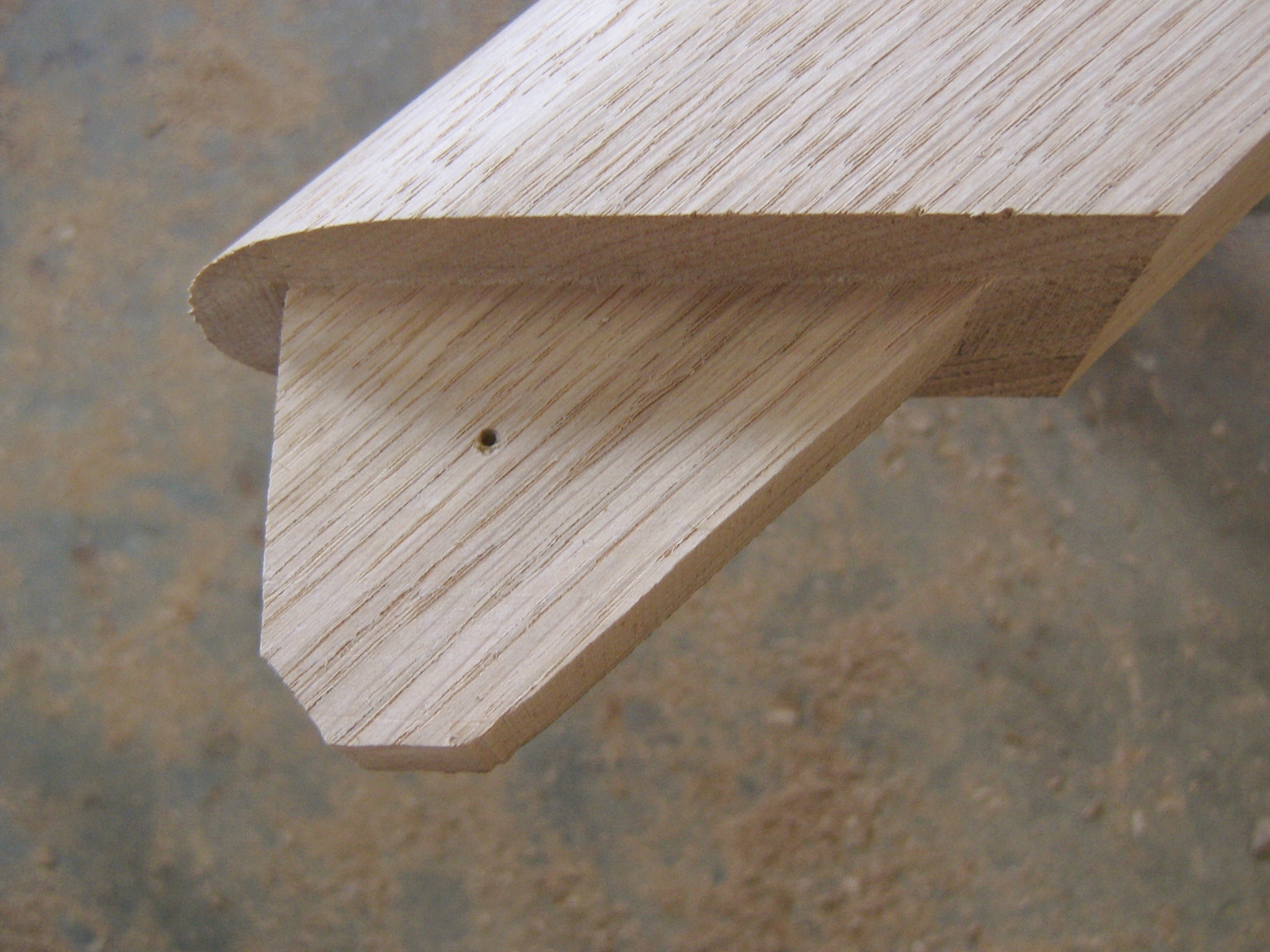

Puis, une fois le tenon repositionné, on pointe simplement le centre du trou de cheville.
Nous arrivons au moment crucial !

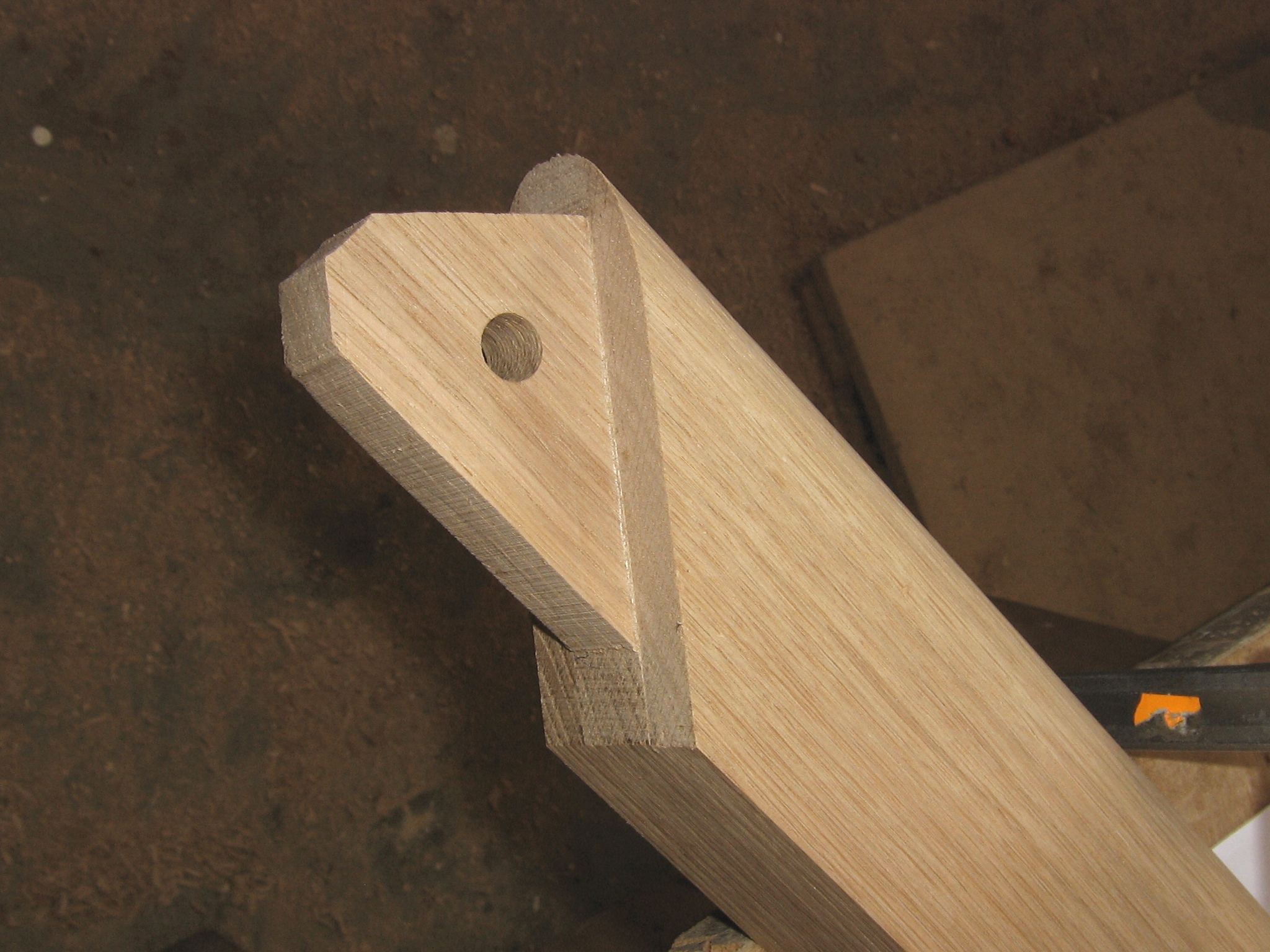

Le perçage du tenon doit être exécuté avec un décalage de quelques millimètres vers l'épaulement.

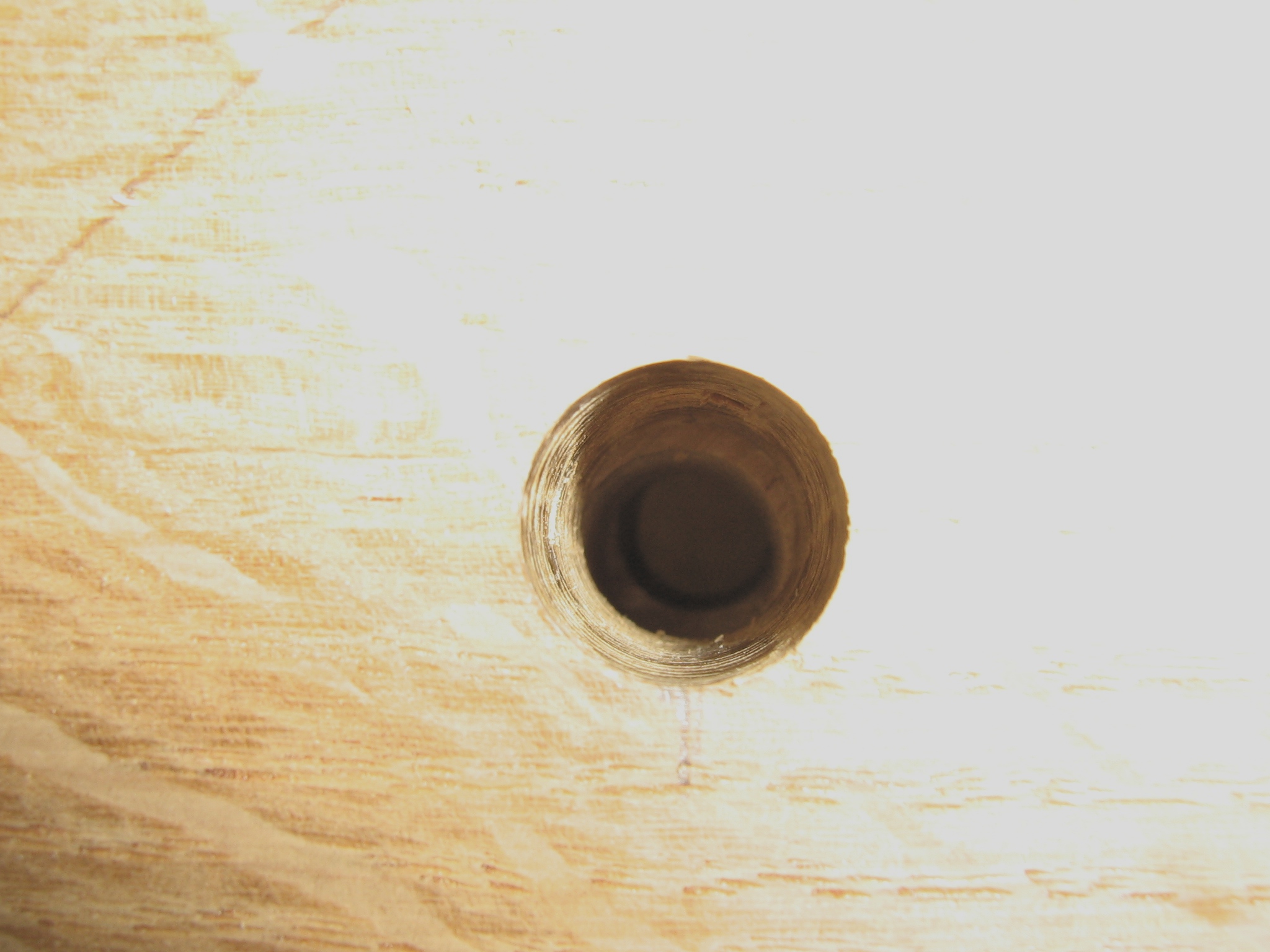

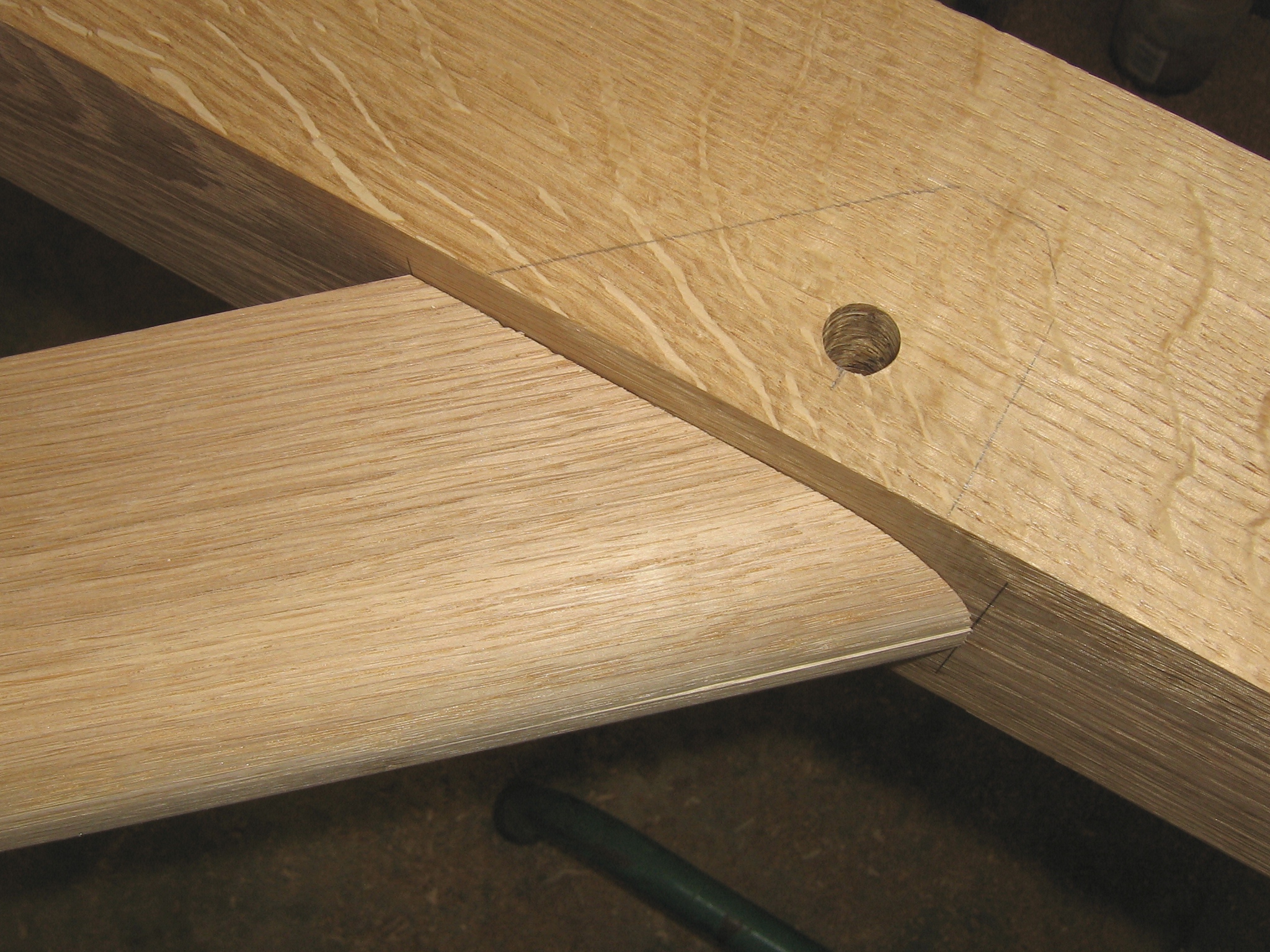

Une fois les deux pièces repositionnées, on voit distinctement le décalage du perçage du tenon et de celui de la mortaise(photo ci-dessous).

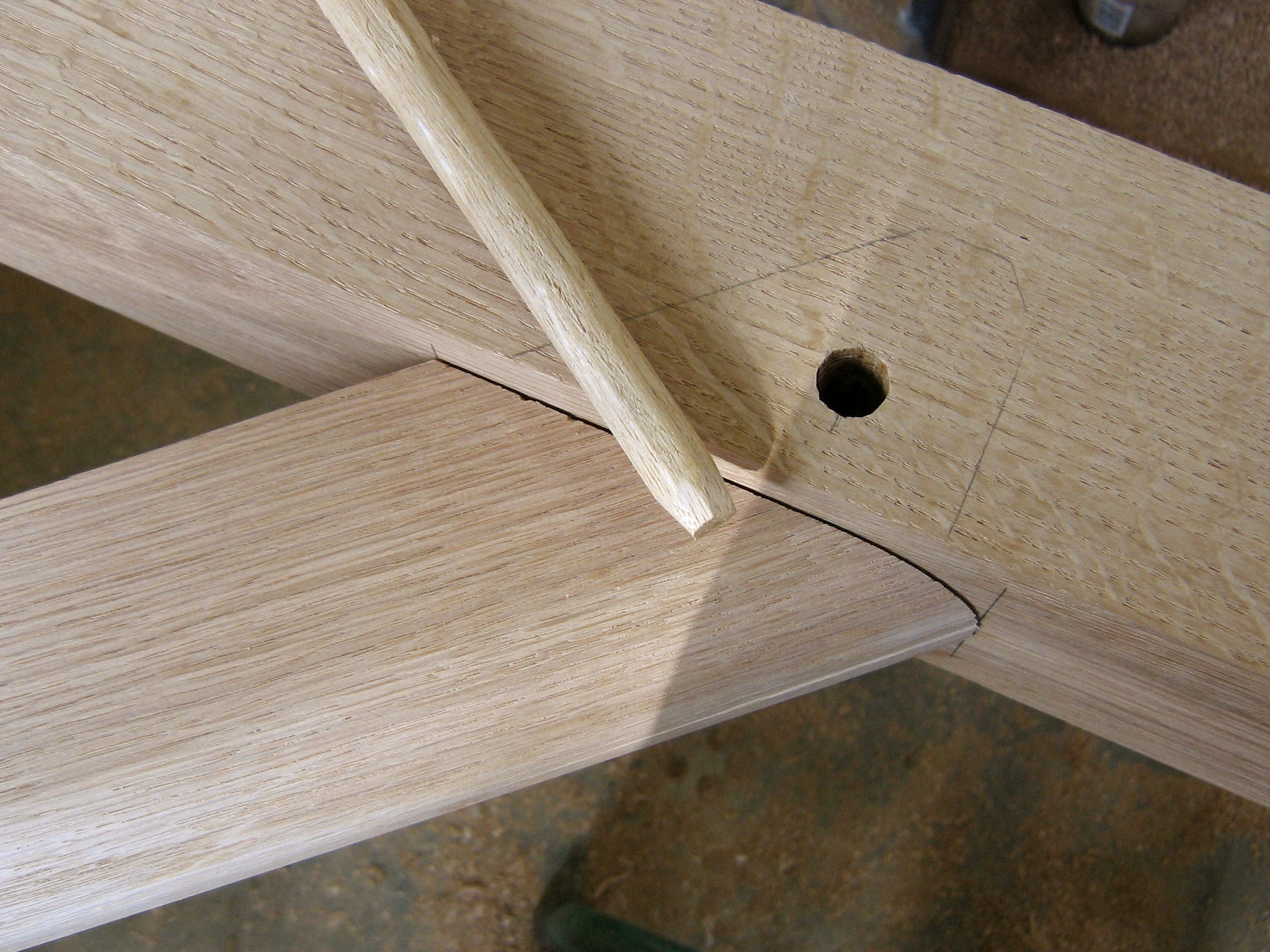

Il ne reste plus qu'à "affûter"une cheville de chêne et à l'enfoncer au maillet.

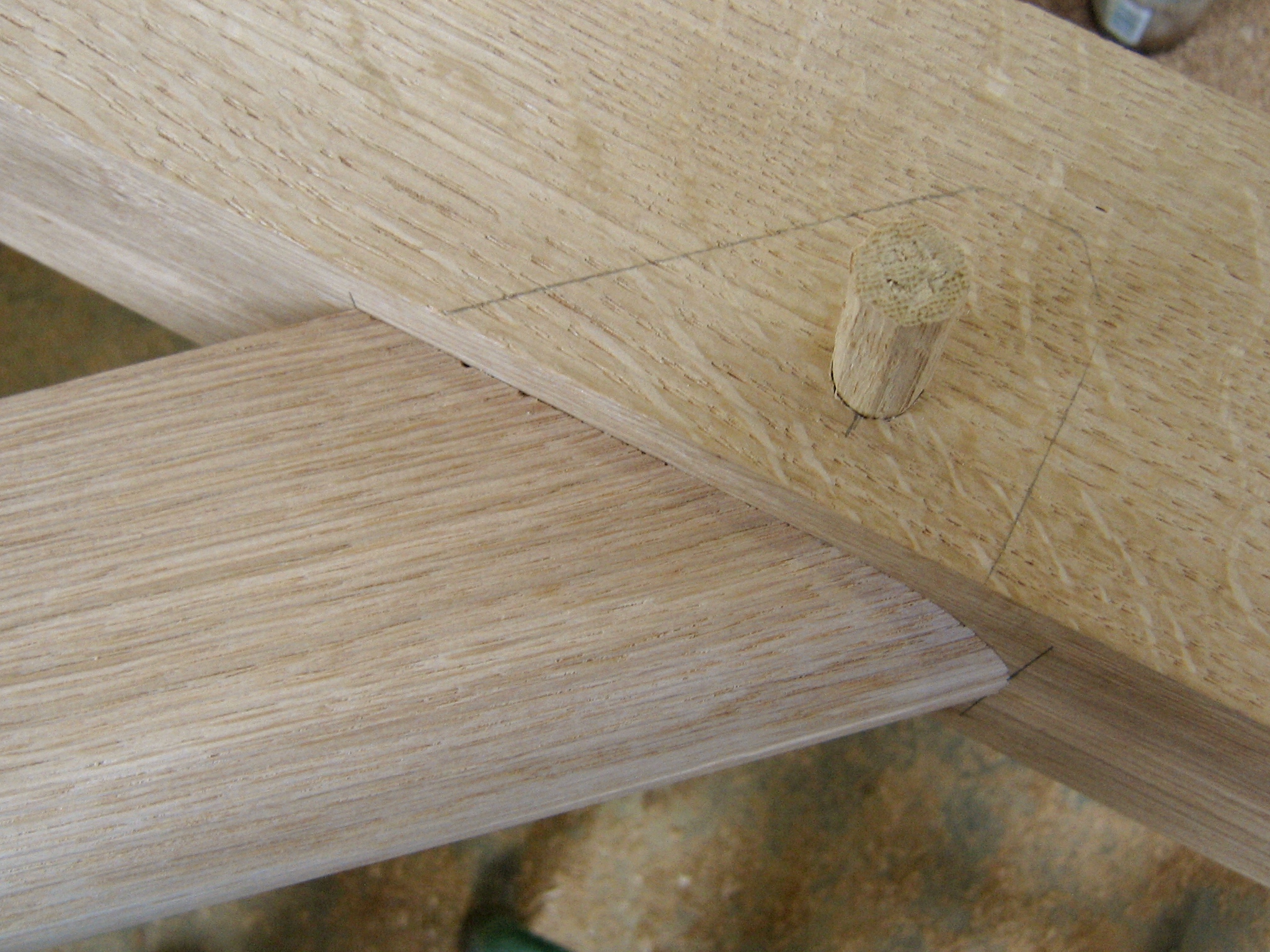

On voit bien sur la photo de droite comment la cheville serre le joint de coupe.
Cette technique assurera une rigidité parfaite de l'assemblage et sa finition, même en cas de retrait du bois.
Portail ferré par tourillon bois et pivot bas :
Cette technique de ferrage des portails était couramment utilisée autrefois lorsque le portail était couvert d'un porche.

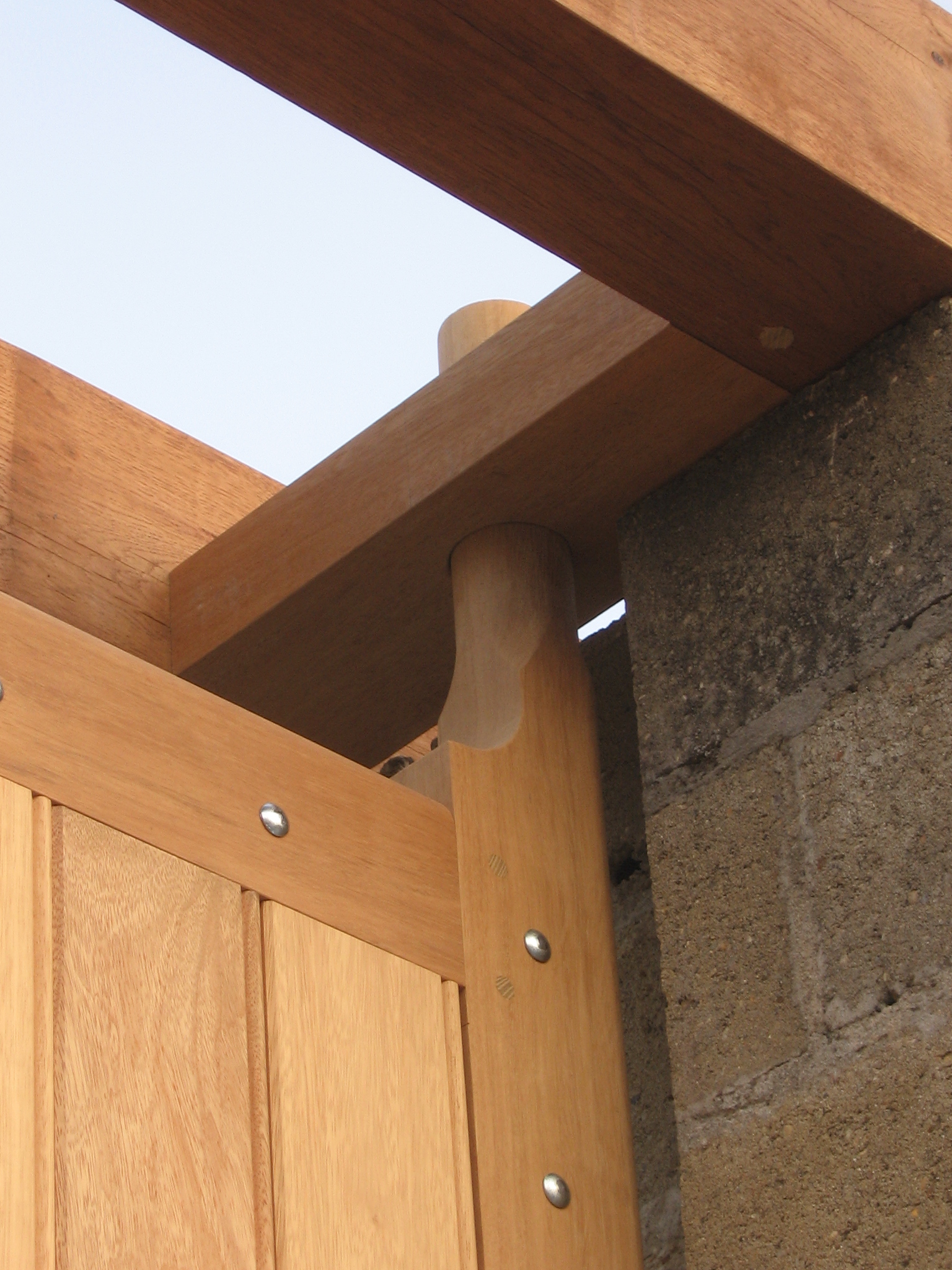

Le point haut est réalisé par un tourillon directement taillé à l'extrémité du montant du portail venant se loger dans un trou creusé dans une traverse de la charpente du porche.

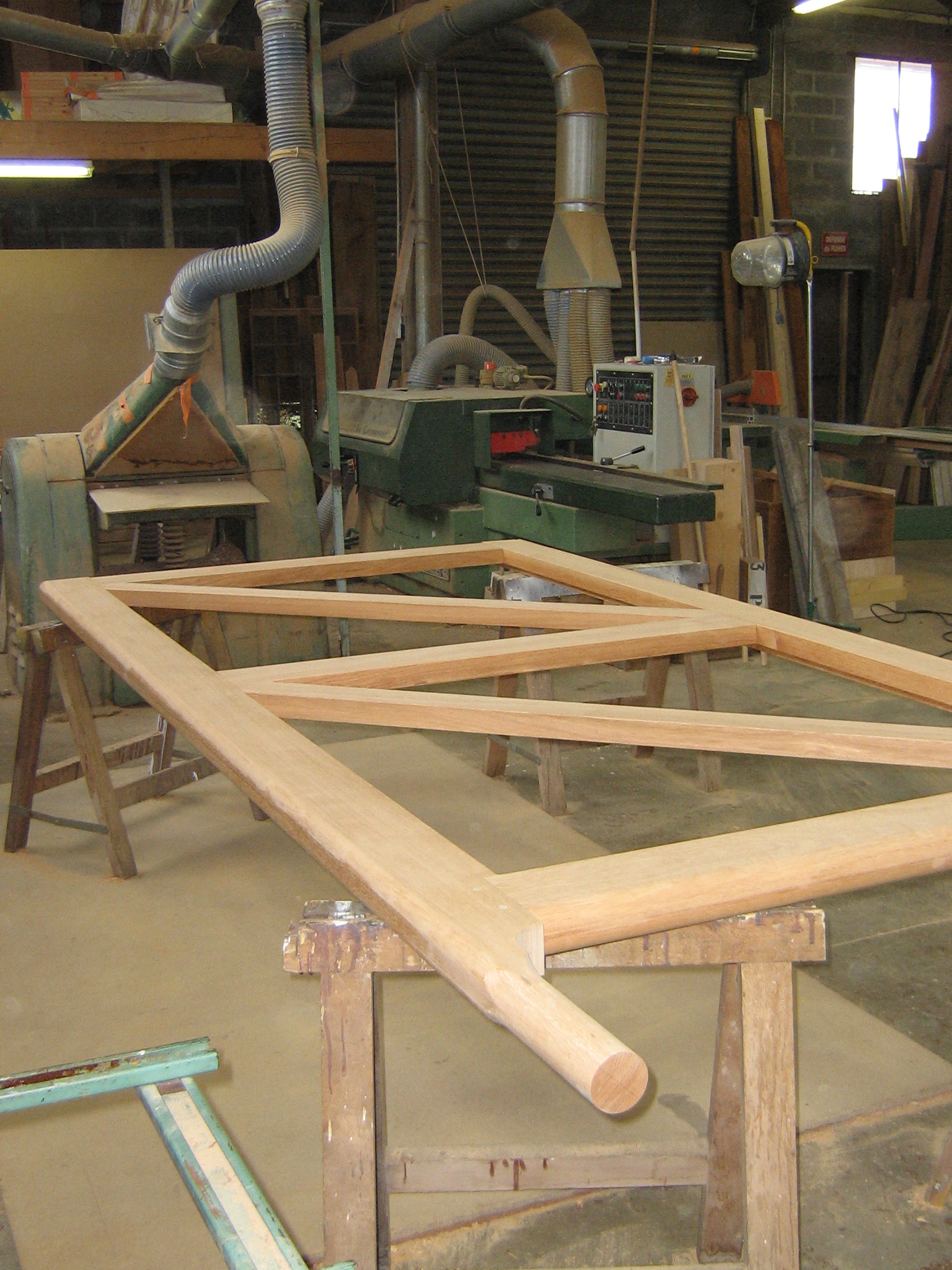

On voit ici la carcasse d'un des vantaux du portail en Doussié assemblée avec ses écharpes de contreventement.
Ci dessous:

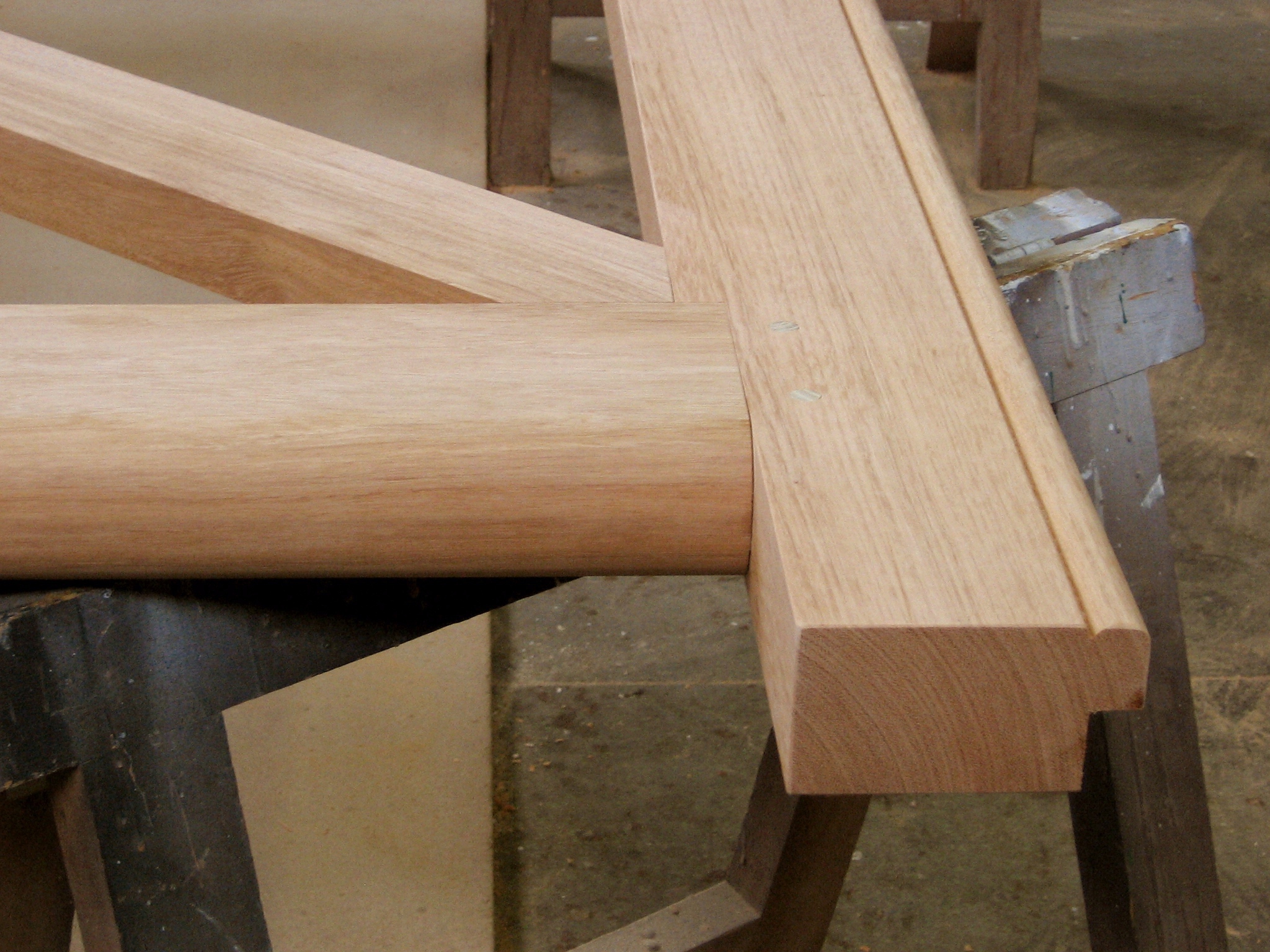

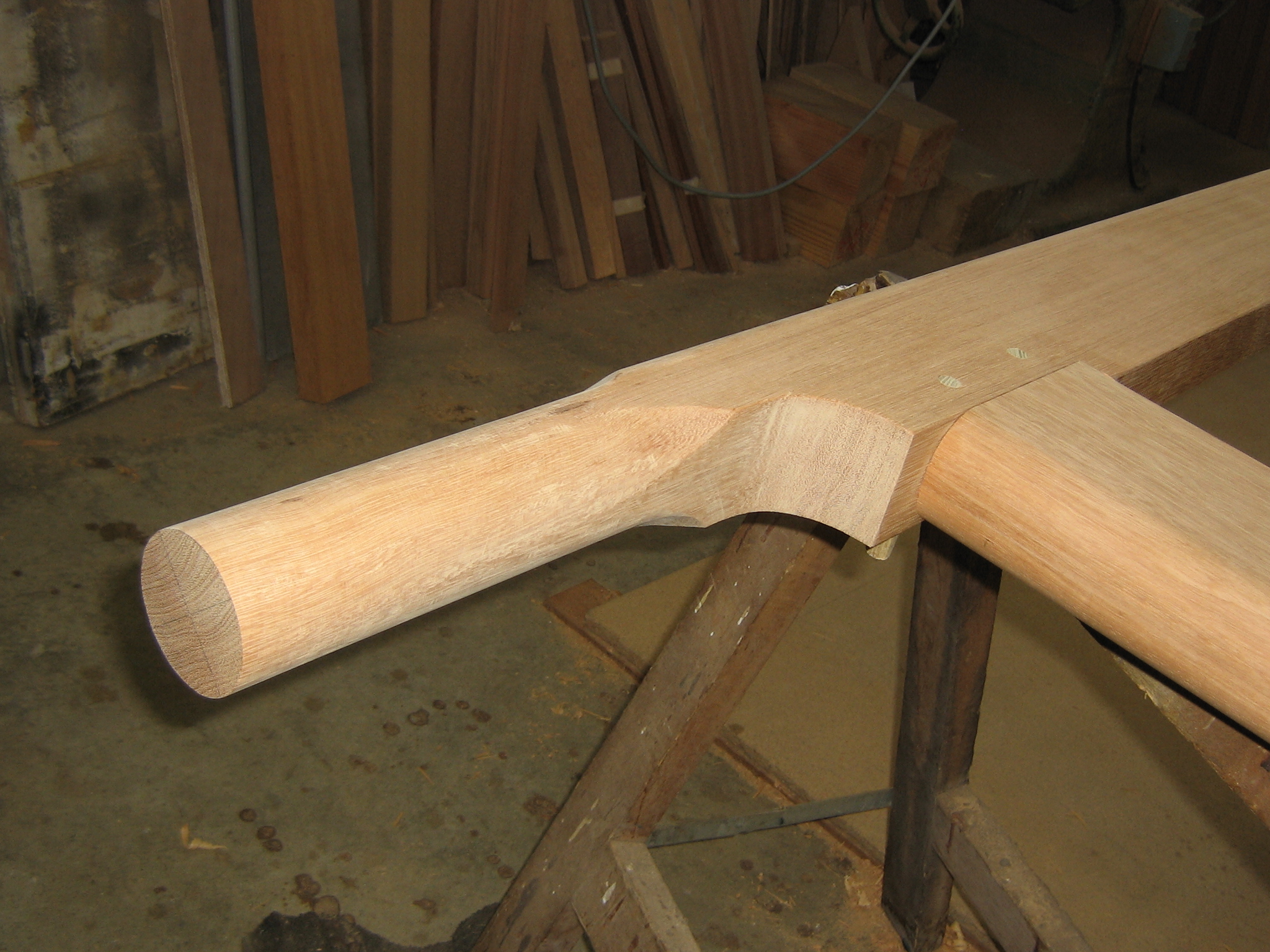

Détails du montant pivot (à gauche) et du montant central (à droite).
Ies lames de remplissages ont été prémontées.

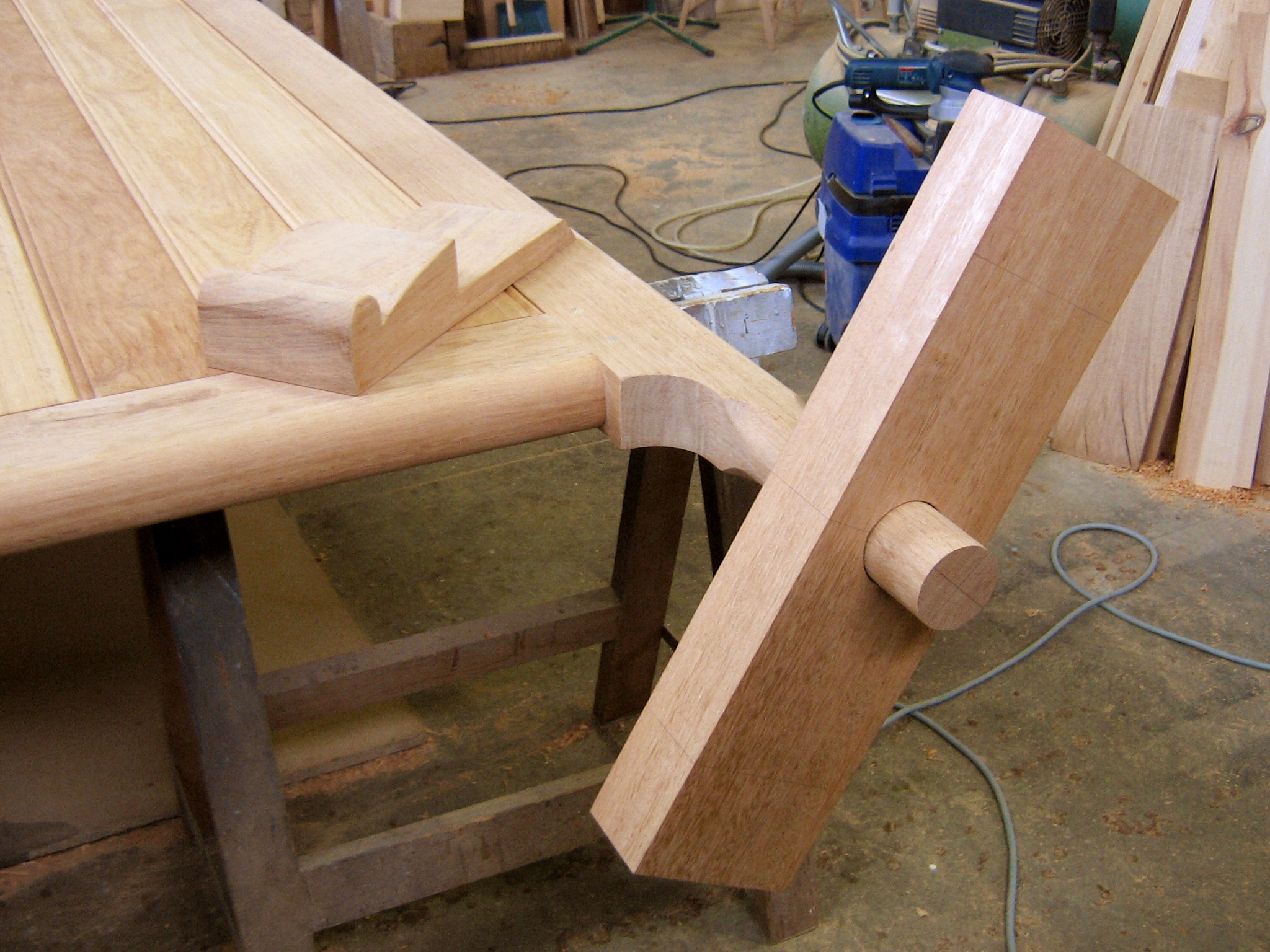

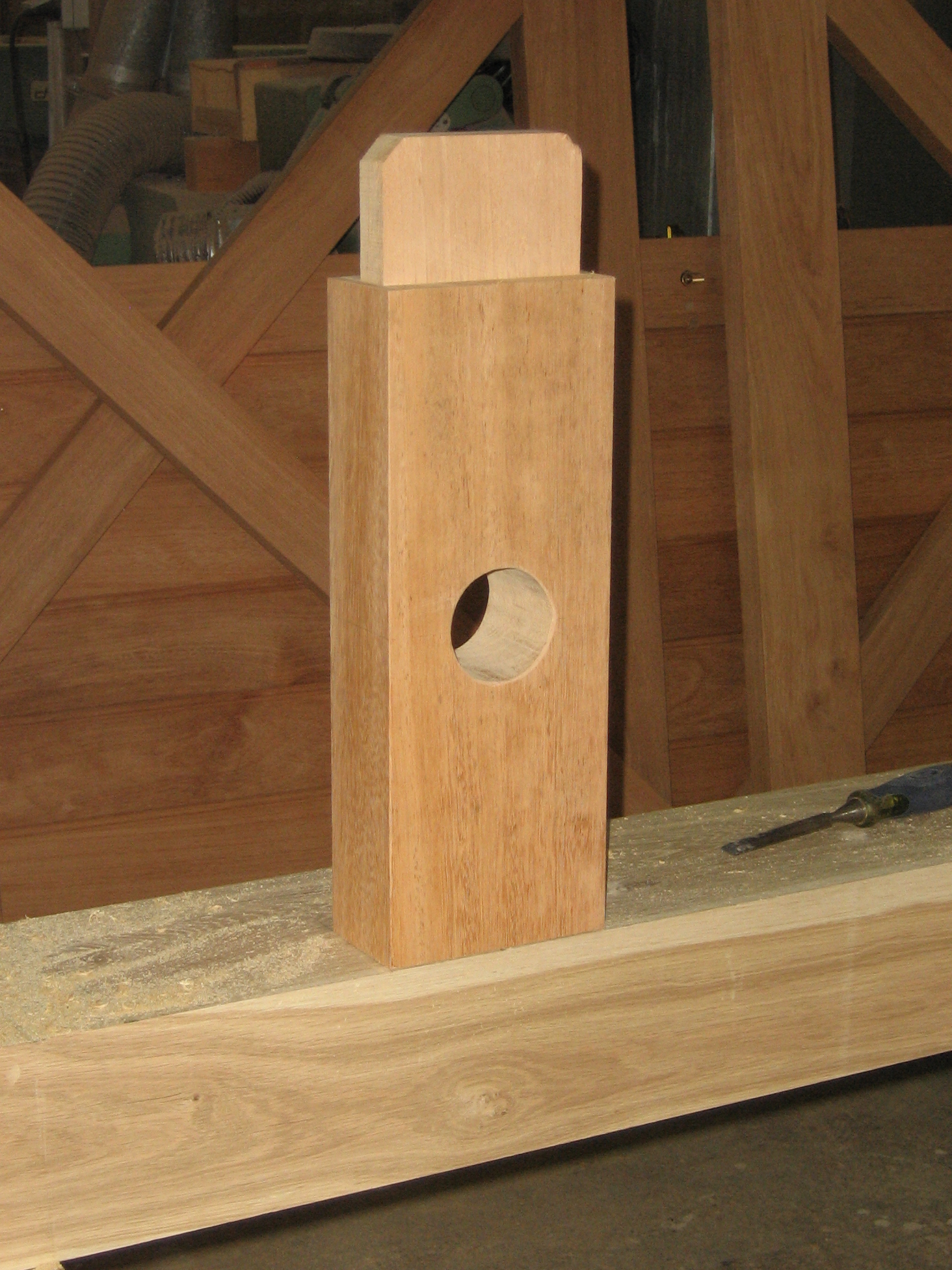

La pièce de charpente alésée a été ajustée sur le tourillon et la pièce de battue centrale moulurée a été exécutée.

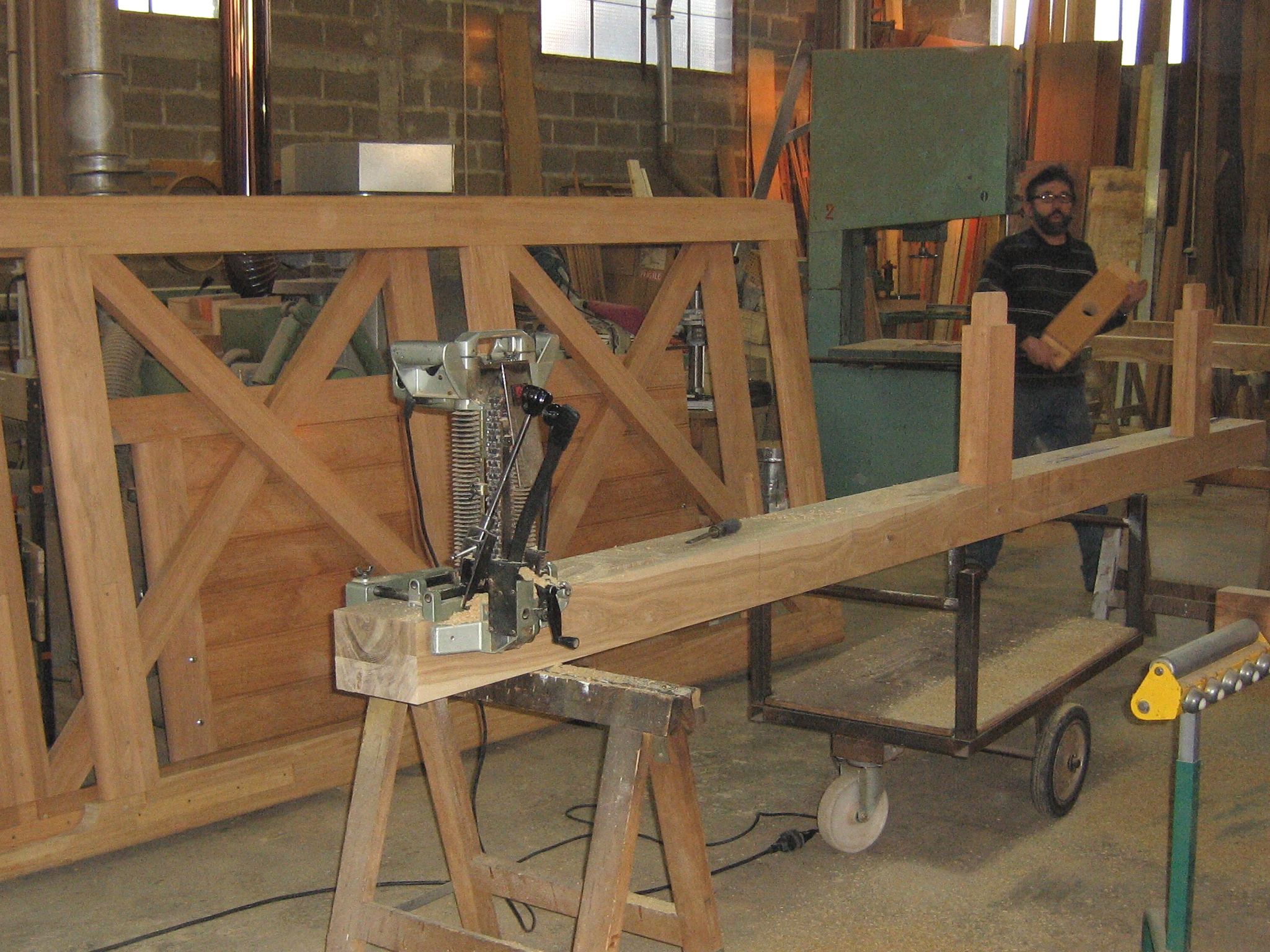

Ies pièces alésées et la battue centrale sont assemblées sur les poutres du futur porche.

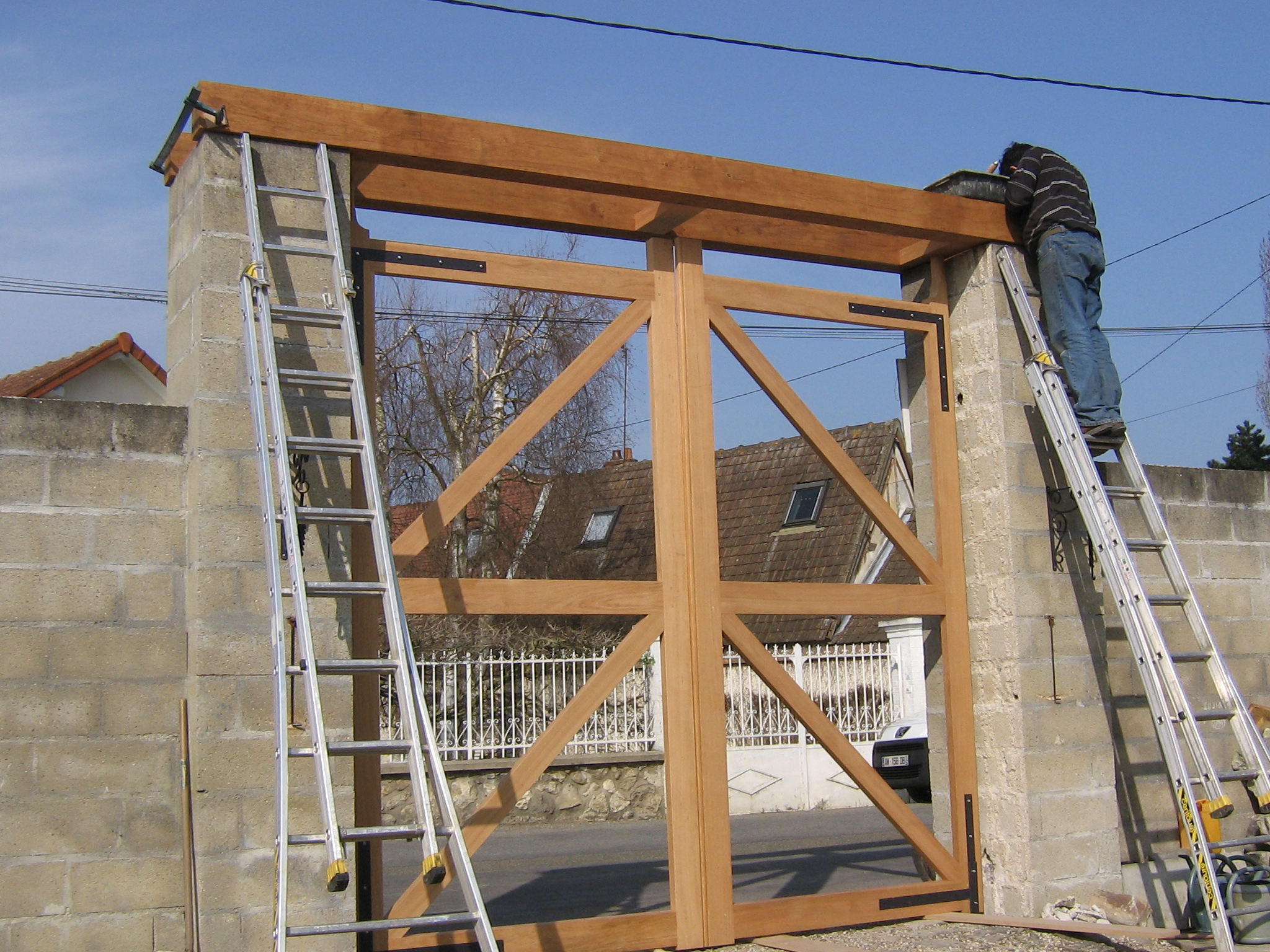

Ia carcasse en cours de pose. Les lames de remplissage sont posées en situation car l'ensemble serait trop lourd à manoeuvrer.

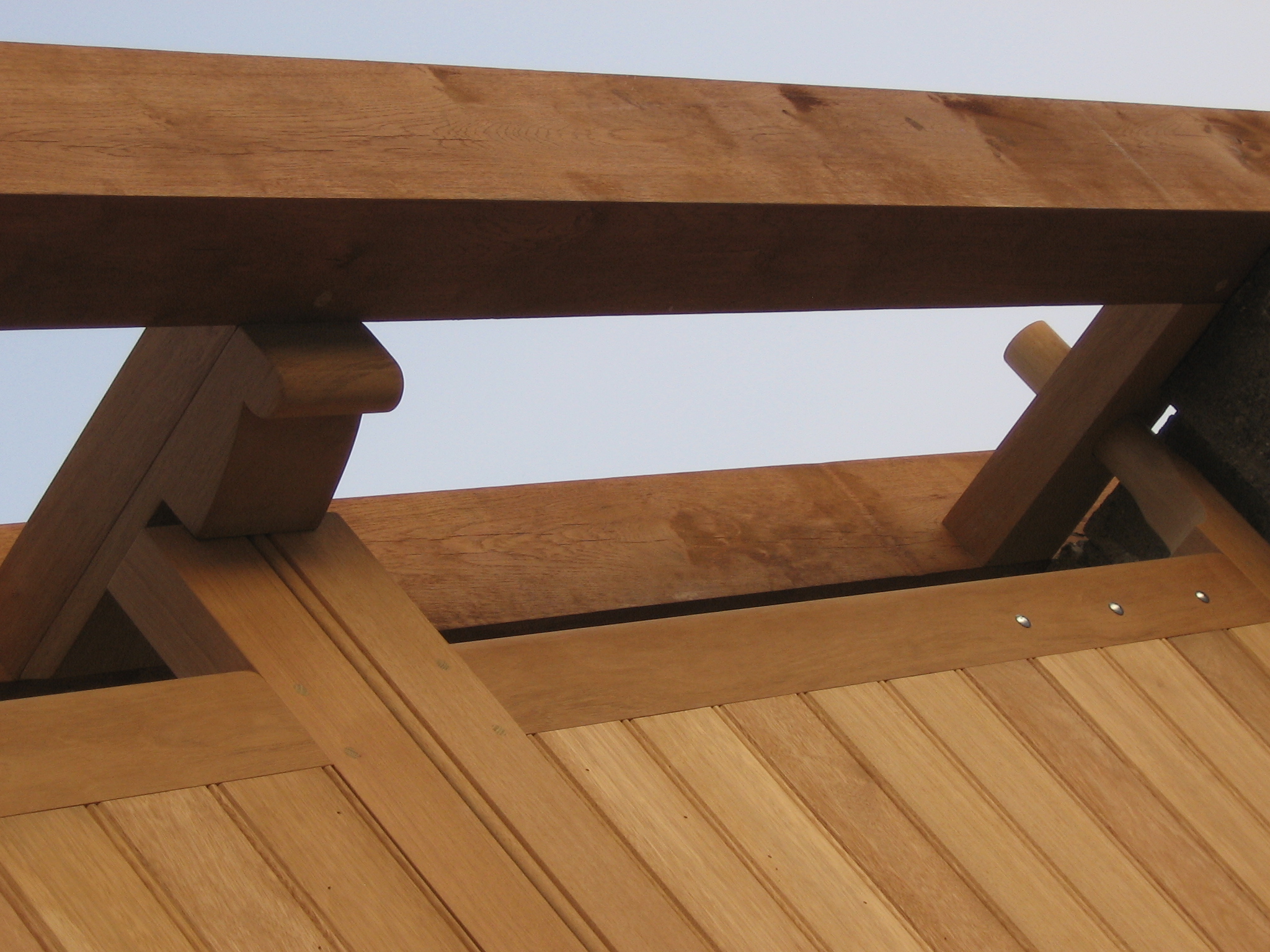

Un gros plan sur le haut du portail !
Malgrè son apparente rusticité, ce système ,qui a fait ses preuves, fonctionne de manière très douce.
A Bientôt avec de nouveaux reportages!
